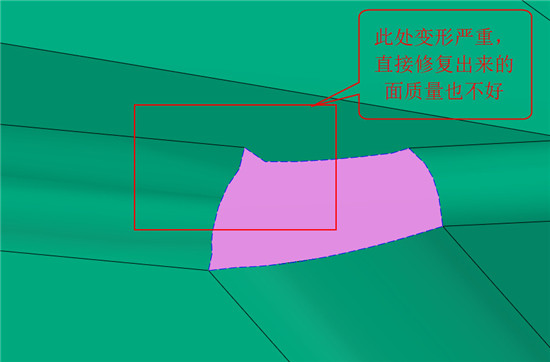

破面修复是一个产品工程师无法回避的问题，，，，，，，而以前期报价到模具设计及CAM编程加工都涉及到补破面的事情。。。。。。。在一些OEM公司，，，，，，，客户来图名堂多样化，，，，，，，难免泛起破化的产品图，，，，，，，一些变形严重的面更是让人头疼（如图1）。。。。。。。
图1 变形严重的破面
那么怎样对上图所示的破面举行快速修复，，，，，，，且使其抵达优异的质量？？？？ ？？？下面我们来学习使用中望3D的混淆建模功效，，，，，，，对破面举行修复的技巧。。。。。。。
中望3D支持直接导入CATIA、NX、PROE、SOLIDWORKS、SOLIDEDGE、INVENTOR、IGS、STP、X_T等名堂。。。。。。。导入产品图后我们要先找到泛起破面的地方，，，，，，，中望3D提供了2种要领去资助工程师定位破面的地方。。。。。。。
找破面要领：

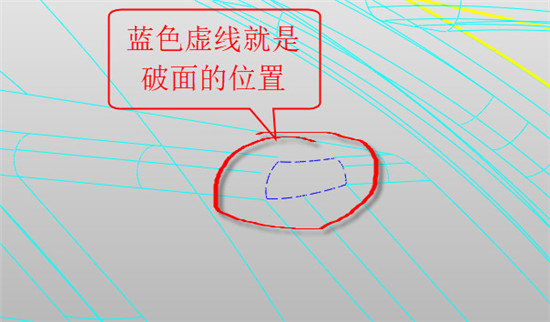

1. 通过切换到线框模式（CTRL+F可以快速实现线框和着色显示的切换），，，，，，，详细见图2，，，，，，，蓝色虚线就是有破面的地方。。。。。。。
图2 破面的位置

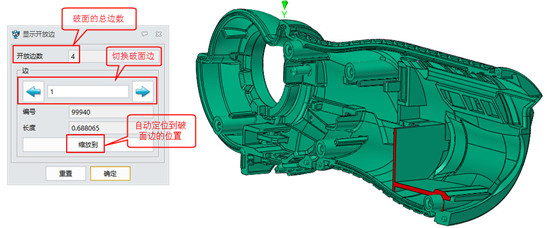

2. 通过修复模浚�？？ ？？？槔锏南允究疟吖π�，，，，，，，自动定位到破面的地方，，，，，，，详细操作如图3、图4。。。。。。。
图3 自动定位破面的地方

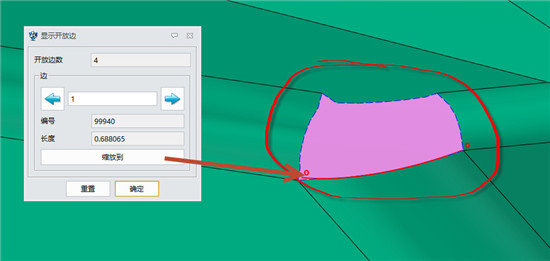

缩放定位后的效果：
图4 缩放定位后的效果
找到破面的位置后就可以最先举行修复的事情了：

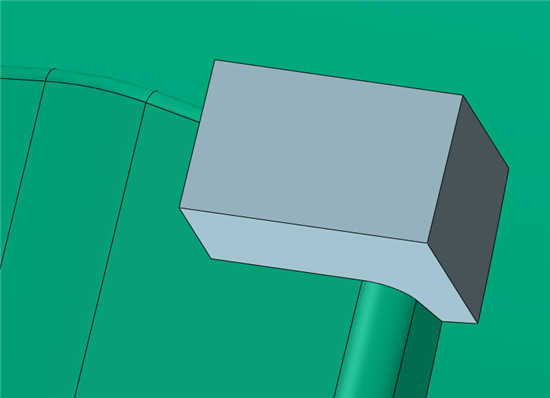

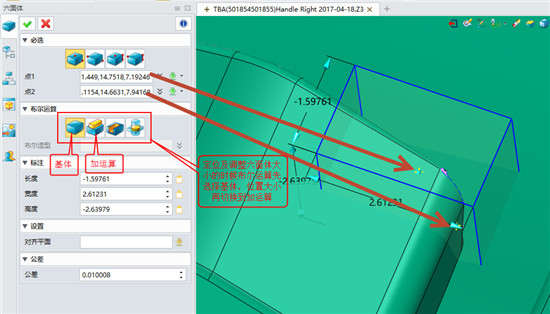

1. 在破面变形的位置建设一个六面体，，，，，，，巨细笼罩变形的面就可以，，，，，，，如图5。。。。。。。
图5 建设六面体
下图是布尔加六面体后的效果，，，，，，，如图6。。。。。。。
图6 建设六面体后的效果

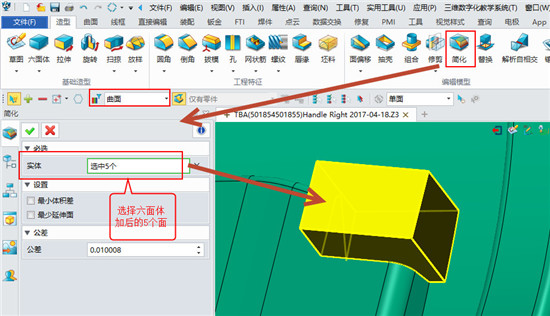

2. 接下来使用【造型】模浚�？？ ？？？榈摹炯蚧抗π�，，，，，，，如图7。。。。。。。
图7 选择六面体加后的5个面

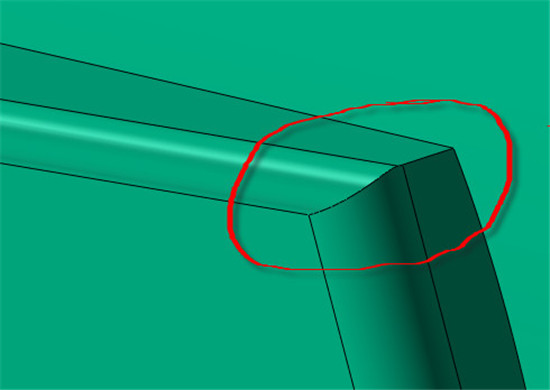

简化后的效果，，，，，，，见图8：
图8 简化后的效果

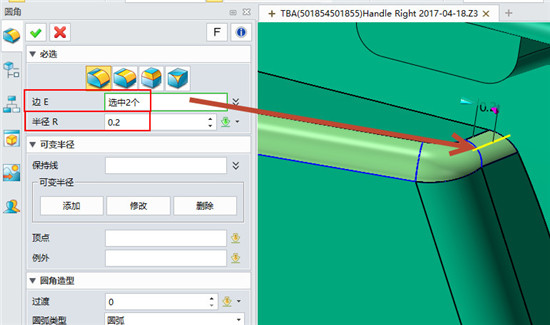

3. 凭证原来圆角巨细，，，，，，，用倒圆角来还原原来的倒圆角，，，，，，，如图9所示：
图9 还原原来的倒圆角

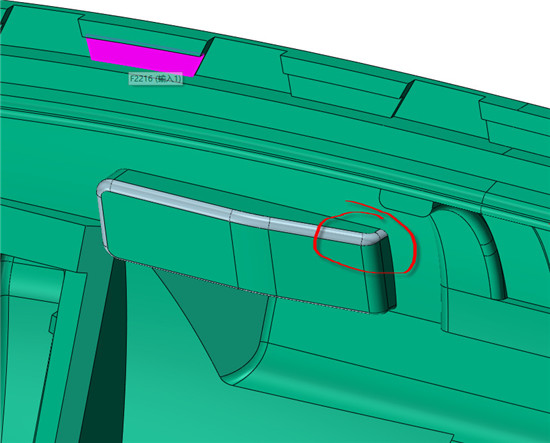

到此破面已经完善修复，，，，，，，见图10：
图10 破面修复后的效果
中望3D支持在面体与实体之间做布尔运算操作，，，，，，，这样可以免去许多需要做面才华修复的贫困，，，，，，，并且操作更快捷，，，，，，，修复效果更好。。。。。。。
马上下载中望3D2017版，，，，，，，体验智能设计，，，，，，，让创意无极限：http://www.zw3d.com.cn/product-58-1.html
