铸件(如图1)具有重大内腔，，，，，，，，通过正常视图很难看到内腔内部结构，，，，，，，，纵然通过剖切视图也无法看到所有内腔结构。。 。 。。。而型芯是铸型的一个主要组成部分，，，，，，，，是形成铸件的内腔、孔洞和形状重大阻碍取模部分的形状以及铸型中有特殊要求的部分。。 。 。。。本次课程我们将针对这种结构，，，，，，，，学习怎样使用中望3D快速抽取内腔并举行型芯设计。。 。 。。。


图1

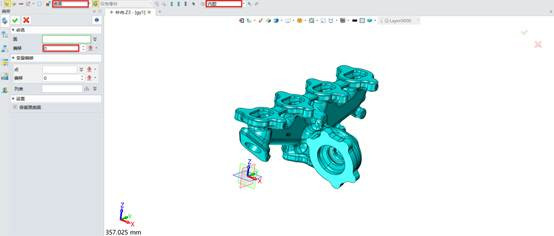

1.首先，，，，，，，，选择“曲面-编辑面-偏移下令”，，，，，，，，调解过滤器选项，，，，，，，，属性过滤器调解为曲面，，，，，，，，智能参考点调解为内腔，，，，，，，，偏移距离为0，，，，，，，，选择内腔曲面，，，，，，，，如图2。。 。 。。。


图2

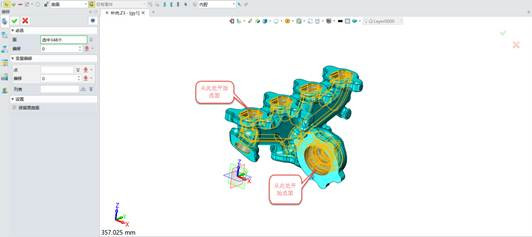

2.在曲面选择时，，，，，，，，按标识处最先选面，，，，，，，，通过3到4次选择，，，，，，，，即可将内腔348个曲面所有选中，，，，，，，，如图3。。 。 。。。


图3

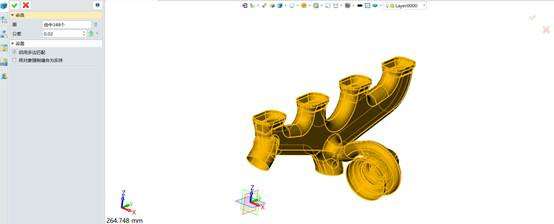

3.接着隐藏铸件实体，，，，，，，，显示适才天生的内腔曲面，，，，，，，，选择“曲面-编辑面-缝合下令”，，，，，，，，框选中所有曲面，，，，，，，，如图4。。 。 。。。


图4

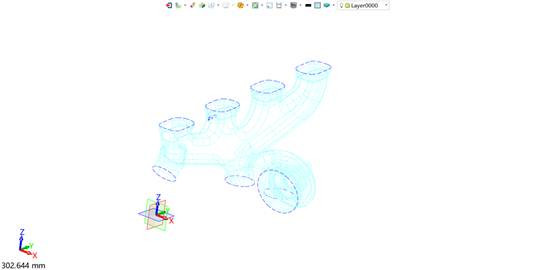

4.然后按“Ctrl+F”键，，，，，，，，切换显示模式，，，，，，，，蓝色虚线部分为开放曲面，，，，，，，，必需将其修复才华天生实体，，，，，，，，如图5。。 。 。。。


图5

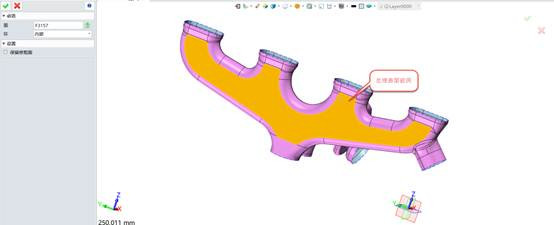

5.接着选择“曲面-编辑边-删除环下令”，，，，，，，，选择有破洞的曲面，，，，，，，，环参数为内部，，，，，，，，点击确定后删除曲面破洞，，，，，，，，如图6。。 。 。。。


图6

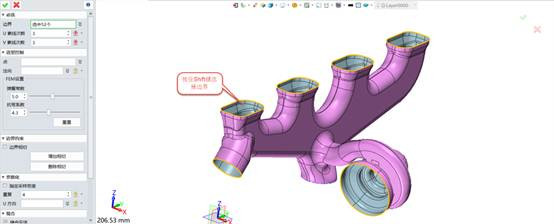

6.下一步选择“曲面-基础面-FEM面下令”，，，，，，，，按住Shift键选择界线，，，，，，，，如图7。。 。 。。。


图7

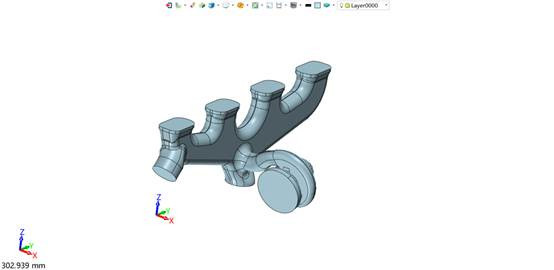

7.最后依次关闭所有启齿后，，，，，，，，内腔体实体即可天生，，，，，，，，如图8。。 。 。。。


图8


这样，，，，，，，，后续我们就可以使用内腔体实体举行型芯及型芯座设计，，，，，，，，通过此要领可以有用提高设计制图效率，，，，，，，，各人快来试试吧！
