在上节课，，，， ，我们学习在中望3D中完成了举行花瓶的实体设计、渲染前的模子准备事情以及使用Keyshot举行渲染的上半部分课程，，，， ，接下来，，，， ，我们继续学习剩余的下半部分课程。。。 。。。

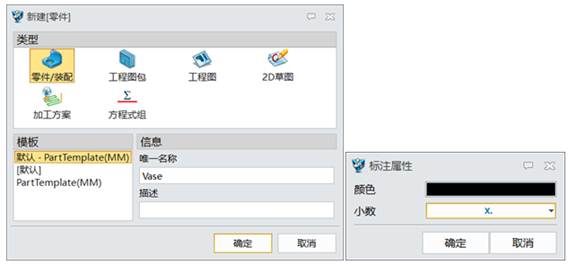

第一步，，，， ，退出零件，，，， ，新建一个名称为Vase的文件，，，， ，设置标注属性为整数，，，， ，如图1所示。。。 。。。


图1 新建文件

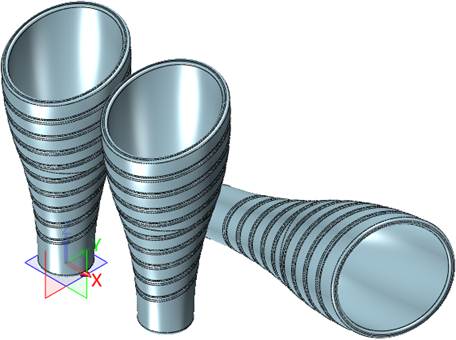

第二步，，，， ，依次插入三个花瓶，，，， ，位置划分为0位/100,0,0/0位，，，， ，如图2所示。。。 。。。


图2 插入花瓶

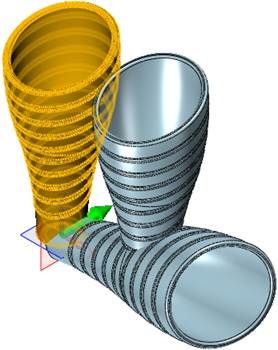

第三步，，，， ，对第三个花瓶举行绕偏向旋转移动，，，， ，偏向为Y轴，，，， ，角度为80°，，，， ，如图3所示。。。 。。。


图3 旋转移动

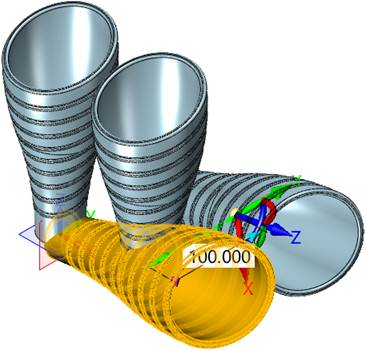

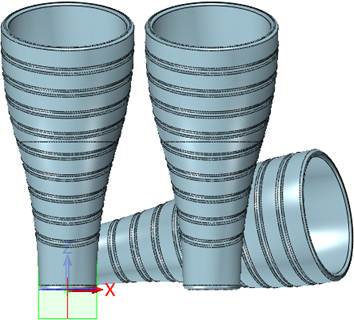

第四步，，，， ，使用动态移动方法，，，， ，将第三个花瓶往Y轴偏向移动100mm，，，， ，如图4所示。。。 。。。


图4 移动-1

第五步，，，， ，对第三个花瓶举行点对点移动，，，， ，从0位到0,0,20，，，， ，如图5所示。。。 。。。


图5 移动-2

第六步，，，， ，对第三个花瓶举行点对点移动，，，， ，从0位到50,0,0，，，， ，如图6所示。。。 。。。


图6 移动-3

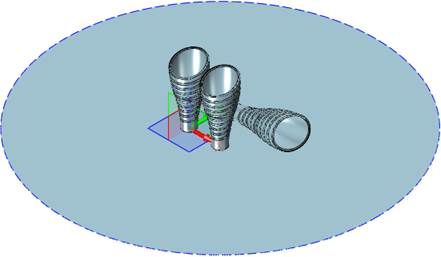

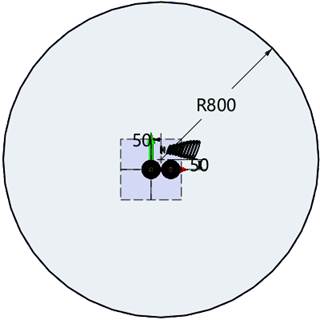

第七步，，，， ，在XY事情平面上建设草图，，，， ，绘制圆，，，， ，半径为800mm，，，， ，翻开颜色识别栏然退却出草图，，，， ，如图7所示。。。 。。。


图7 建设草图

第八步，，，， ，使用修剪平面，，，， ，曲线为上步草图，，，， ，平面为XY事情平面，，，， ，建设下图曲面，，，， ，如图8所示。。。 。。。


图8 修剪平面

第九步，，，， ，使用提取造型，，，， ，坐标为0，，，， ，名称为桌面，，，， ，设置选项如图9所示。。。 。。。


图9 提取造型

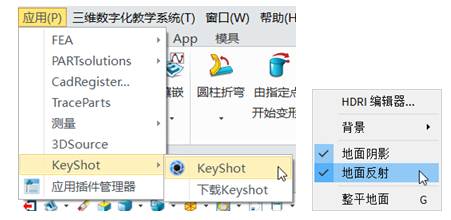

第十步，，，， ，启动KeyShot，，，， ，举行地面设置：添加地面反射，，，， ，如图10所示。。。 。。。


图10 启动KeyShot

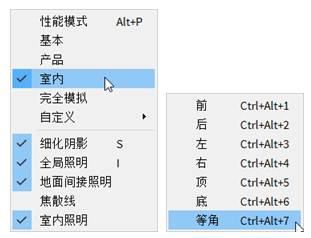

第十一步，，，， ，照明设置为室内模式，，，， ，选择等角标准视图，，，， ，如图11所示。。。 。。。


图11 设置模式

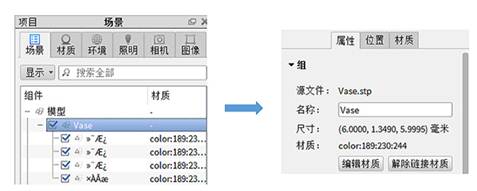

第十二步，，，， ，在场景下选择Vase装配模子，，，， ，扫除链接材质，，，， ，如图12所示。。。 。。。


图12 扫除链接材质

第十三步，，，， ，准确调解视图角度，，，， ，绕Y轴旋转90°，，，， ，如图13所示。。。 。。。


图13 移动位置

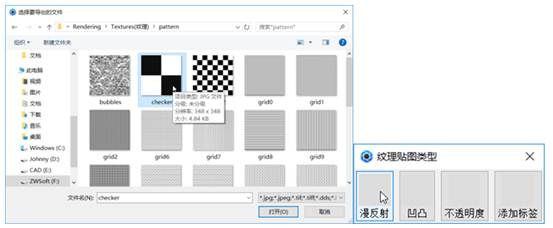

第十四步，，，， ，添加纹理checker，，，， ，并把纹理添加到桌面，，，， ，使用漫反射，，，， ，如图14所示。。。 。。。


图14 添加纹理

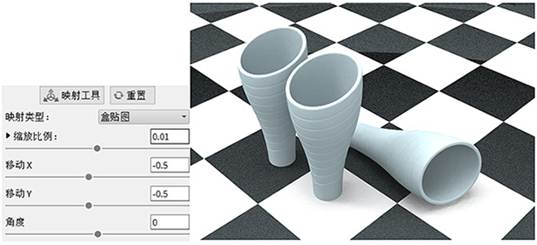

第十五步，，，， ，缩放比例为0.01，，，， ，桌面纹理设置完毕，，，， ，如图15所示。。。 。。。


图15 缩放比例

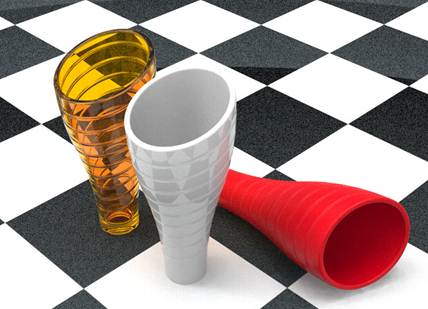

第十六步，，，， ，划分找到所需材质玻璃材质、白陶材质、白陶深红色塑胶材质，，，， ，依次添加到三个花瓶上，，，， ，最终效果如图16所示。。。 。。。


图16 添加材质

到此，，，， ，花瓶的设计与渲染整个课程就完成了，，，， ，希望通过本课程让各人更熟练掌握中望3D从实体设计、建模、抽壳到渲染等技巧，，，， ，资助各人设计出更多其他造型的花瓶。。。 。。。
