曲轴是发念头中最主要的部件，，，，，， ，曲轴的结构形状较量重大，，，，，， ，设计师举行设计时离不开实体建模所需要的一些建模手艺。。。。。本次课程中，，，，，， ，我们在中望3D中学习设计曲轴，，，，，， ，以深入学习到草图绘制、约束、拉伸、旋转等基本建模功效的操作。。。。。
第一步，，，，，， ，新建一个名称为曲轴的文件。。。。。

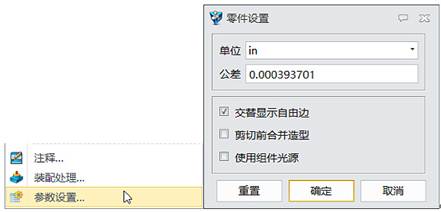

第二步，，，，，， ，在编辑下拉菜单下进入参数设置，，，，，， ，把单位改成英制in，，，，，， ，如图1所示。。。。。
图1 设置属性

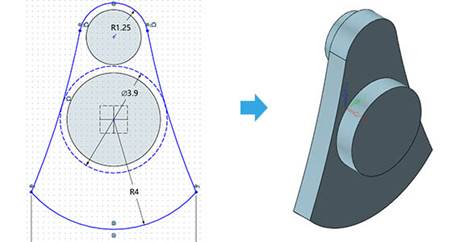

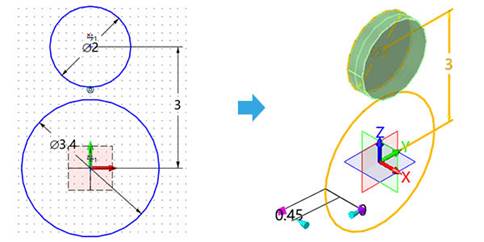

第三步，，，，，， ，在YZ事情平面上绘制草图，，，，，， ，绘制完毕退出后，，，，，， ，再对草图举行拉伸，，，，，， ，通过区域拾取草图的小圆，，，，，， ，类型为1边，，，，，， ，厚度为0.45in，，，，，， ，如图2所示。。。。。
图2 绘制草图、拉伸-1
第四步，，，，，， ，对上步草图举行2次拉伸，，，，，， ，通过区域拾取草图的大圆，，，，，， ，类型为2边，，，，，， ，厚度从1.25in到2in，，，，，， ，如图3所示。。。。。
图3 拉伸、拾取
第五步，，，，，， ，在YZ事情平面上绘制下图草图，，，，，， ，绘制完毕退却出，，，，，， ，将其举行拉伸，，，，，， ，类型为2边，，，，，， ，把两个圆柱体造型毗连起来，，，，，， ，布尔运算为加运算，，，，，， ，如图4所示。。。。。
图4 绘制草图、拉伸-2
第六步，，，，，， ，对下图两个角举行倒圆角，，，，，， ，半径为0.5in，，，，，， ，如图5所示。。。。。
图5 倒圆角

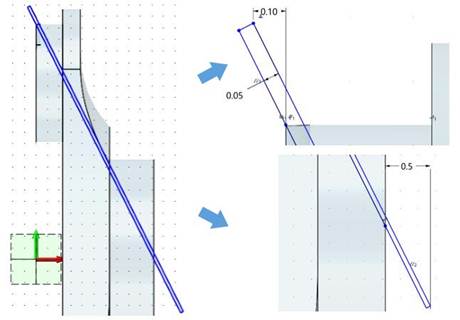

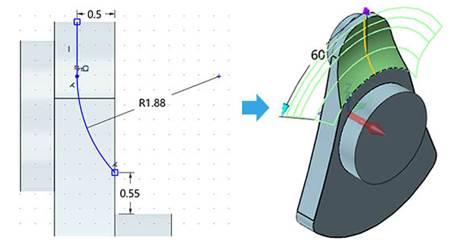

第七步，，，，，， ，在XZ事情平面上绘制下图草图，，，，，， ，绘制完毕退却出，，，，，， ，将其举行旋转，，，，，， ，类型为对称，，，，，， ，角度为60°，，，，，， ，布尔运算为减运算，，，，，， ，如图6所示。。。。。
图6 绘制草图、旋转-1

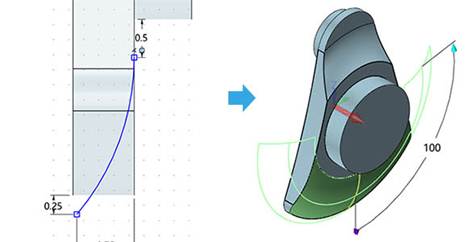

第八步，，，，，， ，在XZ事情平面上绘制下图草图，，，，，， ，绘制完毕退却出，，，，，， ，将其举行旋转，，，，，， ，类型为对称，，，，，， ，角度为100°，，，，，， ，布尔运算为减运算，，，，，， ，如图7所示。。。。。
图7 绘制草图、旋转-2
第九步，，，，，， ，在下图小圆柱体的外貌建设草图并绘制，，，，，， ，完毕退却出草图，，，，，， ，如图8所示。。。。。
图8 绘制草图-1

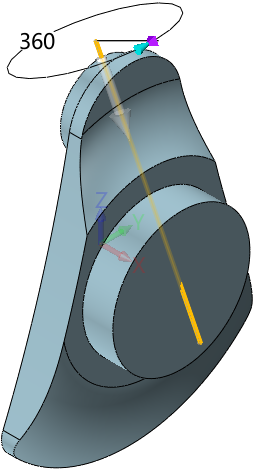

第十步，，，，，， ，对上步草图举行旋转，，，，，， ，类型为对称，，，，，， ，角度为360°，，，，，， ，布尔运算为减运算，，，，，， ，如图9所示。。。。。
图9 旋转-1

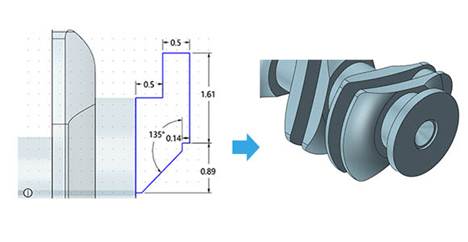

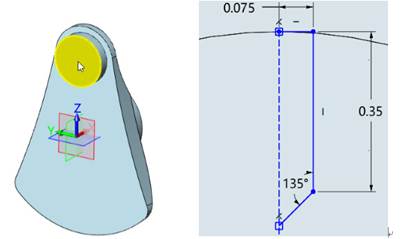

第十一步，，，，，， ，在XZ事情平面上绘制下图草图，，，，，， ，上半部分的尺寸和下半部分的尺寸如图10所示。。。。。
图10 绘制草图-1
第十二步，，，，，， ，对上步草图举行旋转，，，，，， ，类型为对称，，，，，， ，角度为360°，，，，，， ，布尔运算为减运算，，，，，， ，形成油槽，，，，，， ，如图11所示。。。。。
图11 旋转-2

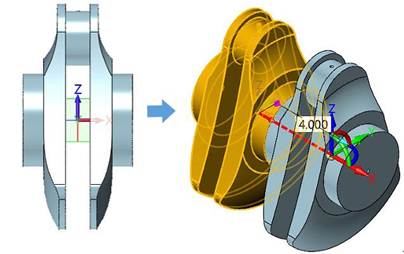

第十三步，，，，，， ，对造型举行镜像，，，，，， ，布尔运算为加运算，，，，，， ，然后举行复制，，，，，， ，沿下图偏向移动4in，，，，，， ，如图12所示。。。。。
图12 镜像和复制

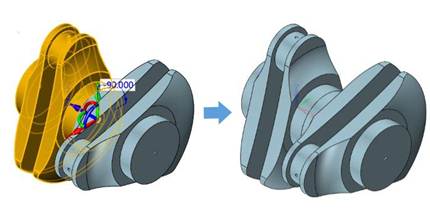

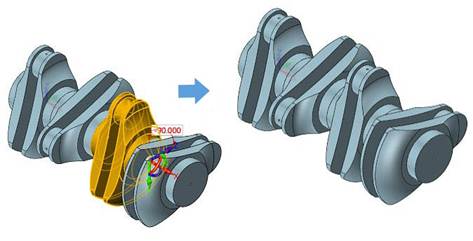

第十四步，，，，，， ，对上图移下手柄位置到大圆柱体中心，，，，，， ，然后旋转造型-90°，，，，，， ，完成复制造型，，，，，， ，如图13所示。。。。。
图13 移动-1

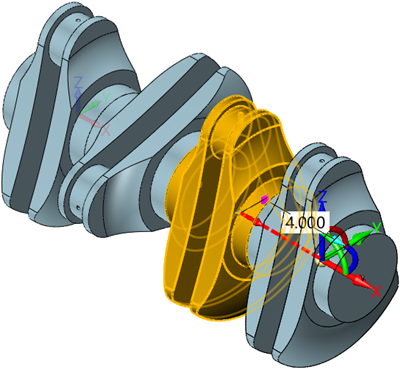

第十五步，，，，，， ，对造型举行复制，，，，，， ，沿下图偏向移动4in，，，，，， ，如图14所示。。。。。
图14 复制
第十六步，，，，，， ，对上图移下手柄位置到大圆柱体中心，，，，，， ，然后旋转造型-90°，，，，，， ，完成复制造型；；；；；；组合，，，，，， ，布尔运算为加运算，，，，，， ，如图15所示。。。。。
图15 移动-2
第十七步，，，，，， ，在XZ事情平面上绘制下图草图，，，，，， ，绘制完毕退却出，，，，，， ，将其举行旋转，，，，，， ，类型为1边，，，，，， ，角度为360°，，，，，， ，布尔运算为加运算，，，，，， ，如图16所示。。。。。
图16绘制草图、旋转-3

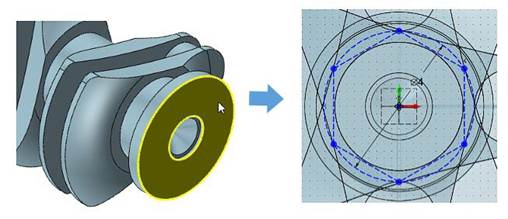

第十八步，，，，，， ，在下图大圆柱体的外貌建设草图，，，，，， ，六个角上绘制6个点，，，，，， ，草图如图17所示。。。。。
图17 绘制草图-2
第十九步，，，，，， ，在上图草图点的位置建设孔特征，，，，，， ，类型为螺纹孔，，，，，， ，深度为1in，，，，，， ，孔模板为3/8-16UNC-2B，，，，，， ，起始倒角为0.03in，，，，，， ，如图18所示。。。。。
图18 孔

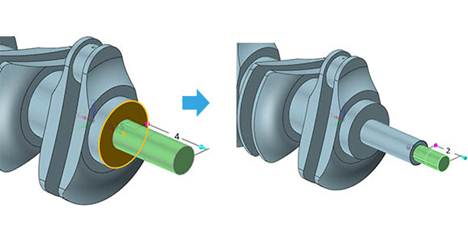

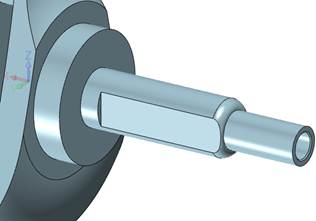

第二十步，，，，，， ，先后建设圆柱体，，，，，， ，一个半径为0.75in，，，，，， ，长度为4in，，，，，， ，一个半径为0.5in，，，，，， ，长度为2in，，，，，， ，布尔运算为加运算，，，，，， ，如图19所示。。。。。
图19 建设圆柱体

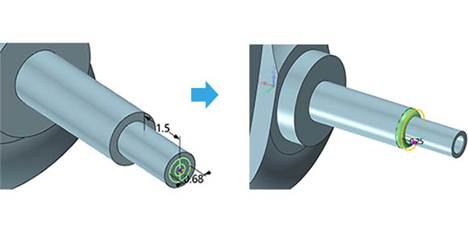

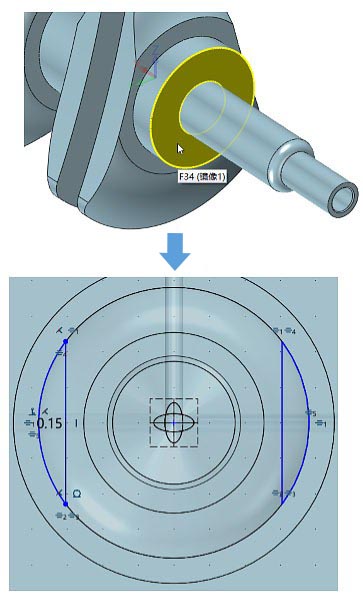

第二十一步，，，，，， ，在下图位置建设一个孔，，，，，， ，半径为0.68in，，，，，， ，深度为1.5in，，，，，， ，起始倒角0.03in，，，，，， ，再举行倒圆角，，，，，， ，半径为0.25in，，，，，， ，如图20所示。。。。。
图20 孔和倒圆角
第二十二步，，，，，， ，在下图圆柱体的外貌建设草图并绘制，，，，，， ，如图21所示。。。。。
图21绘制草图-3
第二十三步，，，，，， ，对上步草图举行拉伸，，，，，， ，类型为2边，，，，，， ，厚度从0.5in到4in，，，，，， ，布尔运算为减运算，，，，，， ，如图22所示。。。。。
图22 拉伸

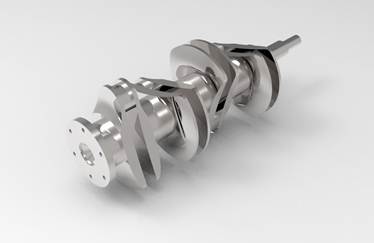

第二十四步，，，，，， ，最后的效果图如图23，，，，，， ，生涯文件即可。。。。。
图23 设计完成
到此，，，，，， ，使用中望3D举行曲轴设计的课程就完成了。。。。。在本课程的操作中，，，，，， ，我们多次使用了绘制草图、旋转、拉伸等基本建模功效，，，，，， ，各人后续可通过更多操作训练进一步掌握这些功效技巧，，，，，， ，提高事情效率哦。。。。。
