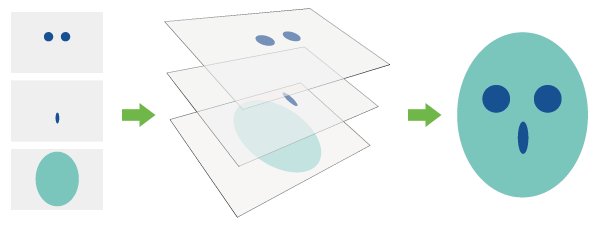

图层的建设，， ，，，，， ，主要用来治理和控制重大图形，， ，，，，， ，被普遍的应用于三维建模、零件装配和出二维工程图中。。。 。。。。对设计工具、零件、装配等进 行规范性的图层分类，， ，，，，， ，能够利便用户使用和治理设计工具，， ，，，，， ，从而提高软件使用的效率。。。 。。。。

本课程我们将使用中望3D 2018来学习缺省图层和建设图层基本操作，， ，，，，， ，为后续对图层治理的高效操作做好基础。。。 。。。。


一、缺省图层

第一步：新建零件中，， ，，，，， ，只有一个名称为Layer0000的缺省图层，， ，，，，， ，在数目里可以看到，， ，，，，， ，缺省图层包括了3个工具，， ，，，，， ，它们划分是XY、XZ和YZ 基准面，， ，，，，， ，如图1所示。。。 。。。。


 图1

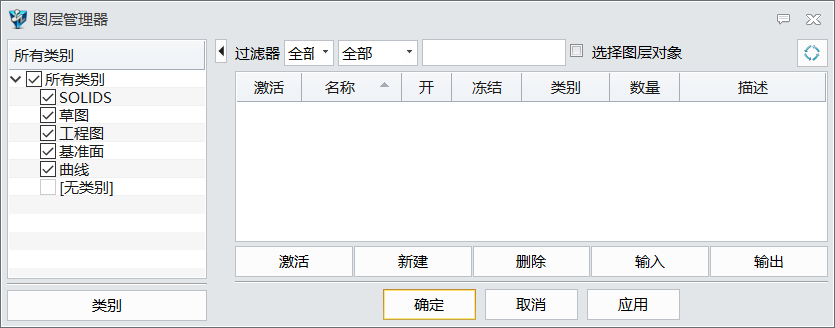

第二步：在种别里，， ，，，，， ，有Solids、草图、工程图、基准面、曲线等5个缺省种别，， ，，，，， ，没有被指定类别的图层，， ，，，，， ，一致被视为无种别，， ，，，，， ，如图2所示，， ，，，，， ，去选无种别，， ，，，，， ，Layer0000图层将即被过滤掉，， ，，，，， ，不显示在图层治理器中。。。 。。。。



 图2

二、图层操作

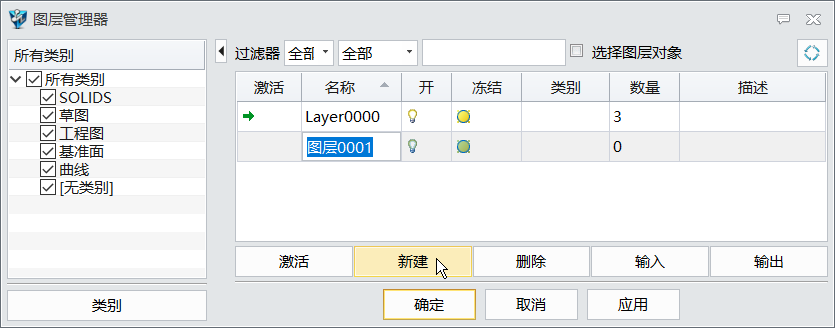

第三步：使用新建，， ，，，，， ，建设一个新的图层，， ，，，，， ，凭证需要对图层举行重新命名，， ，，，，， ，如图3所示。。。 。。。。


 图3

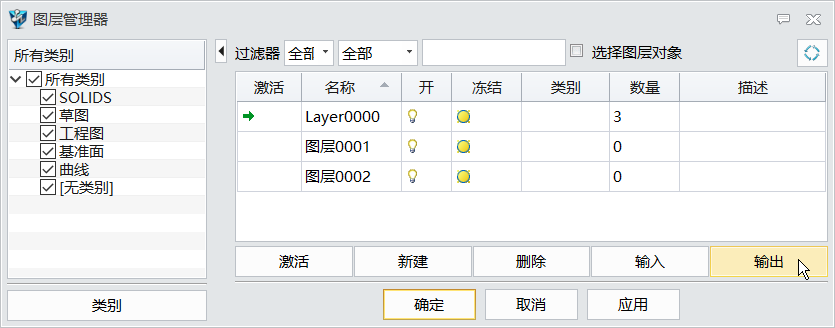

第四步：再建设一个图层，， ，，，，， ，然后使用输出，， ，，，，， ，如图4所示。。。 。。。。


 图4

第五步：弹出生涯图层信息的对话框，， ，，，，， ，输入文件名，， ，，，，， ，然后生涯。。。 。。。。

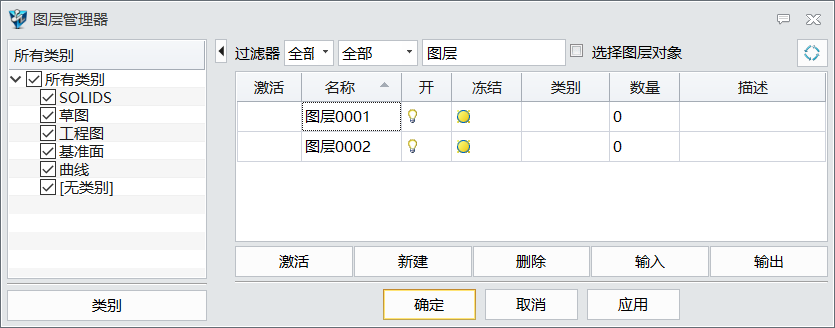

第六步：在过滤器里输入过滤要害字——图层，， ，，，，， ，我们看到，， ，，，，， ，视窗里只会显示包括要害字的图层，， ，，，，， ，如图5所示。。。 。。。。


 图5

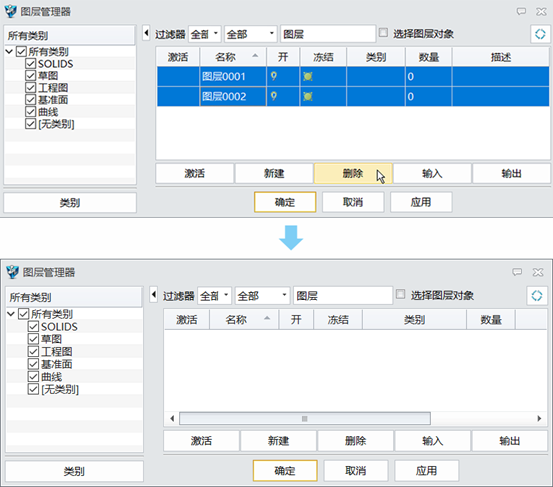

第七步：拾取图层0001和图层0002，， ，，，，， ，使用删除，， ，，，，， ，用来删除选中的图层，， ，，，，， ，如图6所示。。。 。。。。


 图6

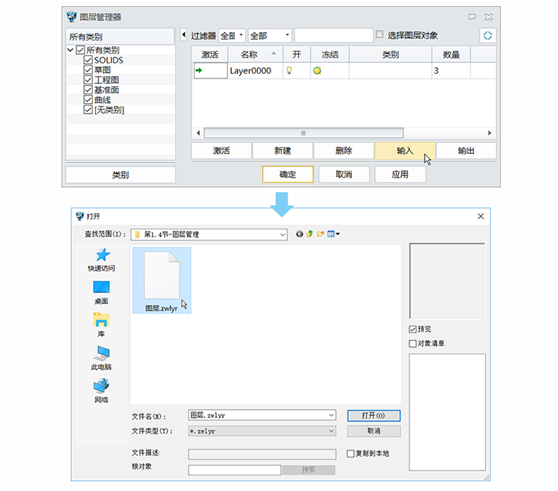

第八步：删除过滤器要害字图层，， ，，，，， ，使用输入，， ，，，，， ，在弹出的翻开对话框中，， ，，，，， ，拾取图层信息文件，， ，，，，， ，双击或使用翻开下令，， ，，，，， ，对图层信息文件进 行输入，， ，，，，， ，如图7所示。。。 。。。。


图7

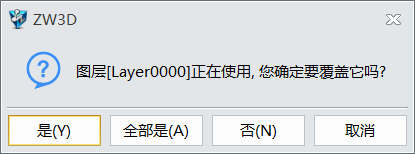

第九步：由于图层Layer0000已经保存，， ，，，，， ，输入的图层信息里也包括了该图层，， ，，，，， ，以是会有报警信息，， ，，，，， ，提醒图层Layer0000正在使用，， ，，，，， ，询问是否确定笼罩图层，， ，，，，， ，我们选择是，， ，，，，， ，接受图层笼罩，， ，，，，， ，如图8所示。。。 。。。。


 图8

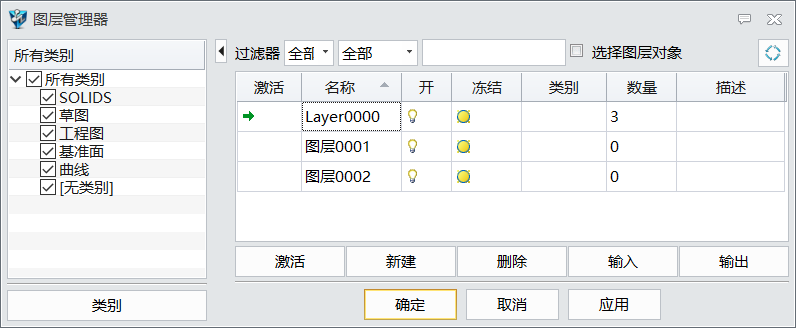

第十步：输入图层后，， ，，，，， ，我们还原了输出时间的图层信息。。。 。。。。关于用户经常使用的图层，， ，，，，， ，我们可以使用输出，， ，，，，， ，把常用的图层举行分类，， ，，，，， ，生涯成图层信息文件，， ，，，，， ，以利便以后的使用中，， ，，，，， ，通过图层输入操作，， ，，，，， ，提高建设图层的效率，， ，，，，， ，如图9所示。。。 。。。。


 图9

第十一步：激活图层的三种要领：

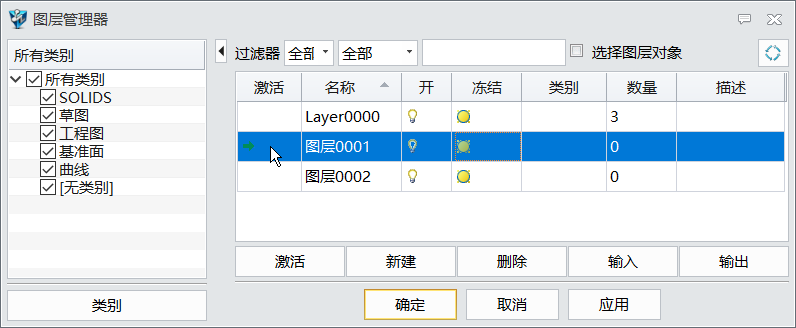

第一种要领：双击图层举行激活，， ，，，，， ，把工具图层设置为目今的使用图层，， ，，，，， ，如图10所示。。。 。。。。


 图10

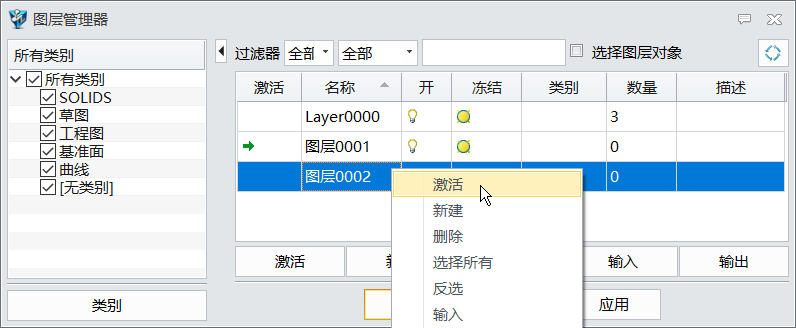

第二种要领：拾取图层后，， ，，，，， ，使用右键菜单下的激活，， ，，，，， ，把工具图层设置为目今的使用图层，， ，，，，， ，如图11所示。。。 。。。。


 图11

第三种要领：在图层工具栏里，， ，，，，， ，直接选取图层，， ，，，，， ，置为目今作为使用图层，， ，，，，， ，如图12所示。。。 。。。。


 图12

到此，， ，，，，， ，我们对图层缺省的情形以及图层处置惩罚的基本操作有了整体的相识。。。 。。。。在设计历程中,优异的图层操作治理习惯对后续重大设计的规范应用有很大的资助，， ，，，，， ，从而提高事情效率。。。 。。。。
