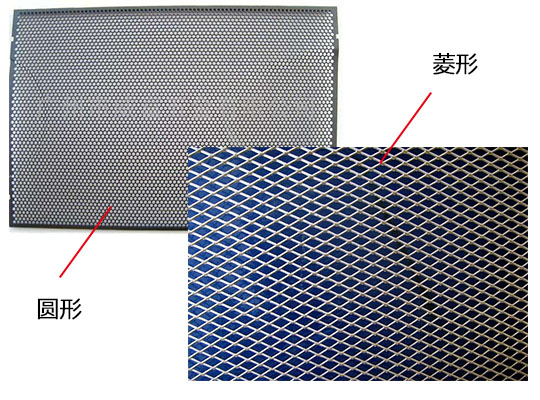

使用中望3D举行绘图，，，，，几个简朴的办法就可以实现种种花式的花纹，，，，，真正实现建模傻瓜化。。。 。。本次课程我们将学习怎样运用中望3D2018中的交织阵列功效来画出菱形网。。。 。。

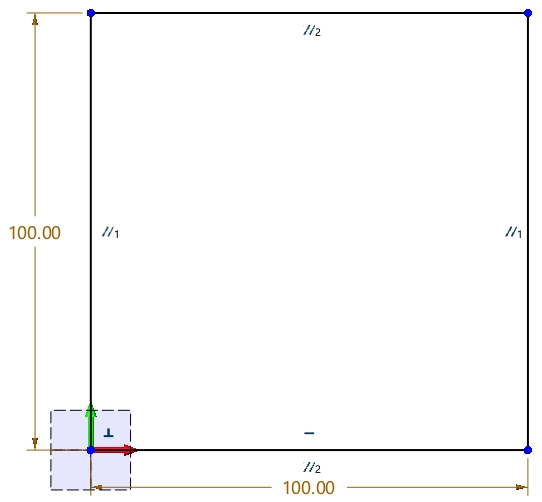

第一步：建设基板，，，，，绘制一个100*100的正方形草图拉伸0.5厚度的板，，，，，绘制草图如图1所示。。。 。。


 图1

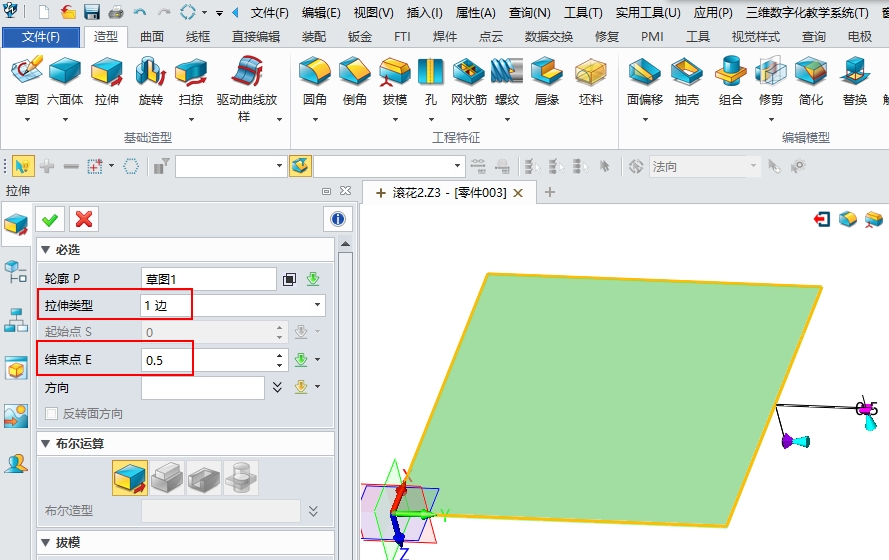

第二步：拉伸出0.5厚度，，，，，如图2所示。。。 。。


 图2

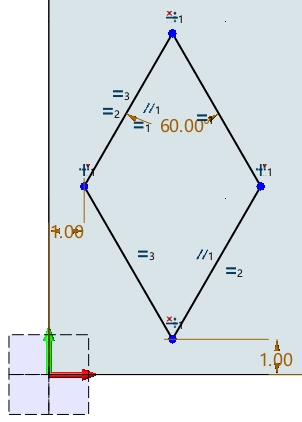

第三步：绘制菱形图案草图，，，，，如图3所示。。。 。。


 图3

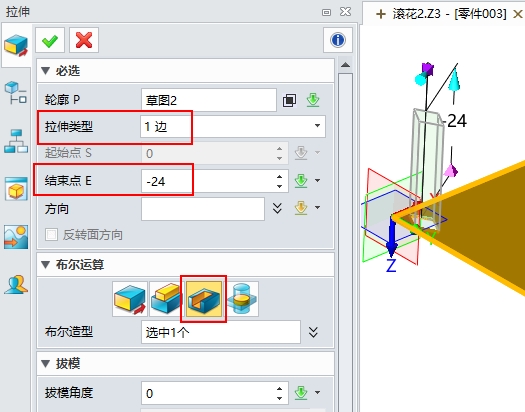

第四步：在基板上拉伸减除出菱形图案，，，，，如图4所示。。。 。。


 图4

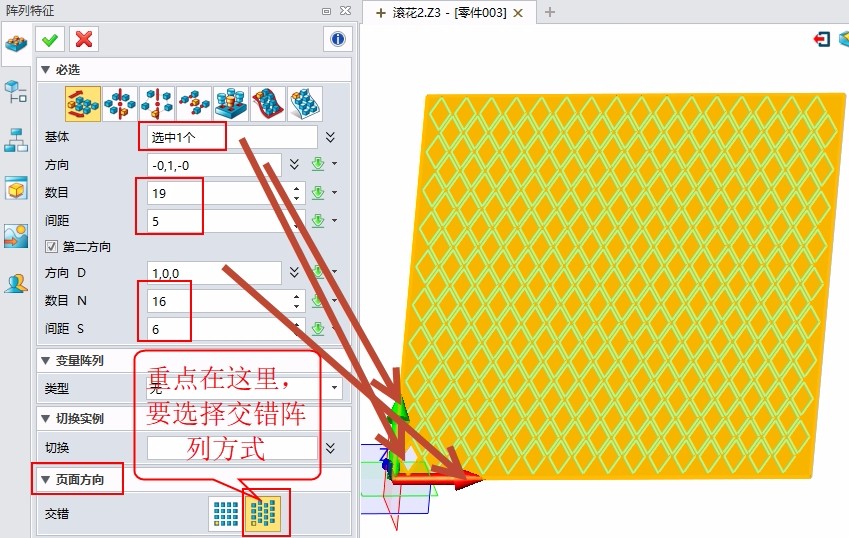

第五步：使用阵列特征功效列蜕化开的规则图案，，，，，注重在页面偏向交织模式选择交织阵列，，，，，如图5所示。。。 。。


 图5

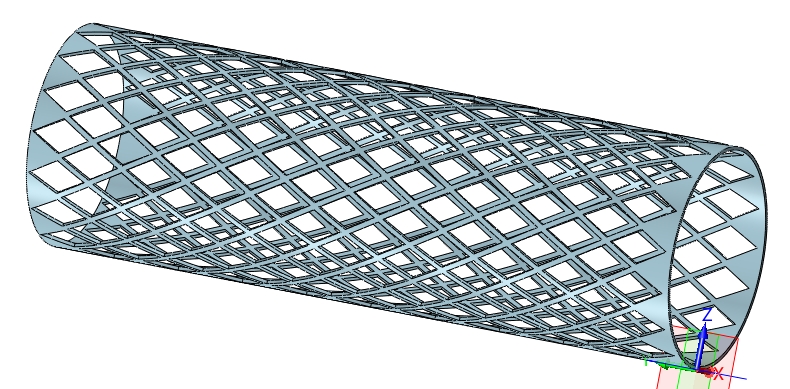

第六步：另外，，，，，还能使用圆柱折弯功效卷成圆柱形状，，，，，如图6所示。。。 。。


 图6

至此，，，，，菱形网的绘制已经完成。。。 。。中望3D交织阵列的方法使得我们可以轻松绘制种种规则形状的图案，，，，，信托各人通过以上例子能熟练掌握这几个简朴的办法，，，，，并且将其运用到花纹网面的设计中。。。 。。
