中望3D已经更新到2018版，，， ，，新版本中的功效能有用的提高设计效率，，， ，，镌汰操作的办法 。。。。。。。 。本次教程将先容中望3D2018版本中草图及线框方面的功效提升 。。。。。。。 。

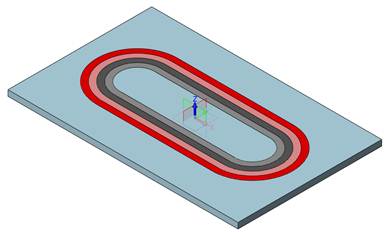

1.草图及线框“中心曲线”和“3D中心曲线”功效新增“数目”字段，，， ，，以支持天生多条均分的中心曲线 。。。。。。。 。 新增的这其中心曲线支持数目功效在事情中会带来什么便捷效果呢 ？？ ？？ ？？？？例如，，， ，，想画一个跑到的造型，，， ，，如图1所示 。。。。。。。 。


图1

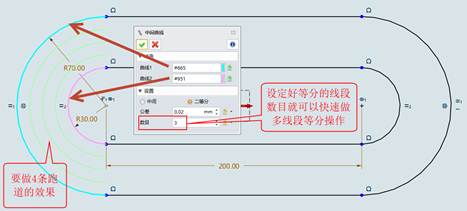

首先，，， ，，定好最大及最小圈的尺寸，，， ，，凭证详细情形确定要分几多条道 。。。。。。。 。凭证以前的要领，，， ，，分道操作是通过区间的距离偏移中分距离来获得偏移线 。。。。。。。 。而使用中望3D2018只需要借助中心曲线的数目功效就能快速获得中分线段，，， ，，如图2所示 。。。。。。。 。


 图2

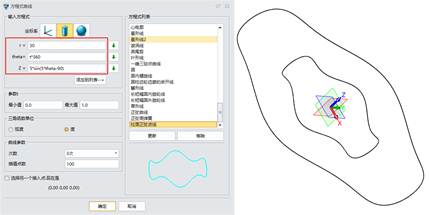

同样，，， ，，在线框� ？？ ？？ ？？？？槔锏�3D中心曲线功效也是支持中分数目功效 。。。。。。。 。 先通过线框的方程式建设巨细两段规则线段，，， ，，如图3所示 。。。。。。。 。


 图3

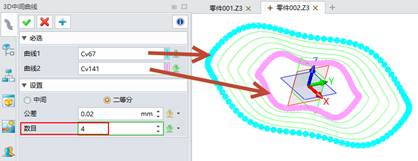

然后，，， ，，使用3D中心曲线功效就可以应用数目选项来中分出线段了，，， ，，如图4所示 。。。。。。。 。


 图4

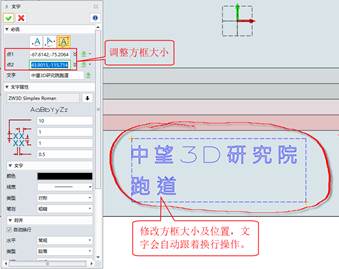

2.“文字”名称新增“自动换行”支持，，， ，，利便我们实时看到文字的显示效果，，， ，，如图5所示 。。。。。。。 。


 图5

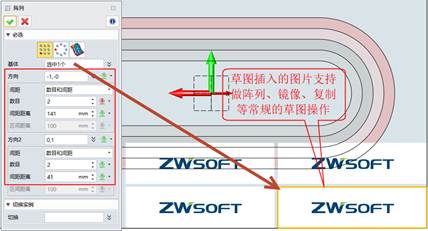

3.在草图里插入的图片支持如一样平常工具的编辑行为，，， ，，能够利便我们建设多样化的草图，，， ，，如图6所示 。。。。。。。 。


 图6

以上就是中望3D2018更新的草图及线框功效 。。。。。。。 。此功效能够资助用户更无邪便捷的建设草图与线框操作 。。。。。。。 。信托各人能熟练的掌握此功效并运用到现实操作中 。。。。。。。 。

马上下载中望3D2018版，，， ，，体验智能设计，，， ，，让创意无极限：http://www.zw3d.com.cn/product-58-1.html
