中望CAD2019除了适用的二维绘图功效外，，， ，，还具备了轮廓等须要的三维功效，，， ，，更好地知足一样平常设计需求。。。。。。。。设计师通过轮廓功效，，， ，，可以快速将三维图形举行投影获得响应的二维图，，， ，，从而为后续的工程图制作做好准备。。。。。。。。
通常情形下，，， ，，设计师在CAD平台软件中翻开三维图形文件，，， ，，会在结构空间使用视口建设需要的视图效果。。。。。。。。但由于该工具是三维图形，，， ，，因此无法使用二维编辑的下令举行操作。。。。。。。。借助中望CAD的轮廓功效，，， ，，设计师则可以将重大的三维模子投影到响应视图平面获得二维图形，，， ，，然后就可对图形举行二维编辑并获得最终的工程图。。。。。。。。

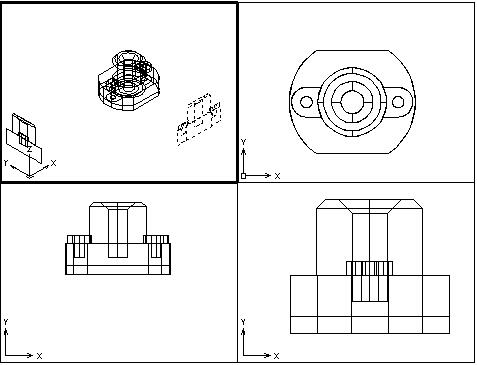

图/建设工程图三视图效果
更主要的是，，， ，，中望CAD的轮廓功效的使用很是便捷。。。。。。。。设计师翻开三维模子文件后，，， ，，在结构中建设四个视口并调解成前视、俯视、左视和一个轴测图，，， ，，建设工程图的三视图的效果，，， ，，然后在四个视口中使用轮廓功效（solprof下令）就可在各个视口的视图偏向上建设三维模子的投影图形。。。。。。。。需注重的是，，， ，，此时的图形就是二维图形了。。。。。。。。

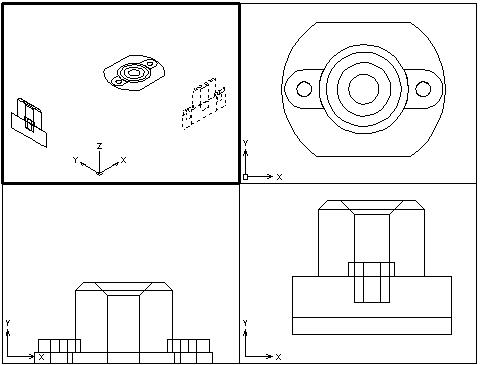

图/建设三维模子的投影图形
在建设的图形中，，， ，，中望CAD软件会将三维图的可见线条和背面遮掩住的线条自动归为两个图层。。。。。。。。若是需要消隐图，，， ，，设计师可以通过调解图层的显示来让背面线条消逝。。。。。。。。别的，，， ，，设计师还可以凭证现实要求调解各个视口的显示比例和对齐图形，，， ，，以及其他二维相关的编辑和标注。。。。。。。。

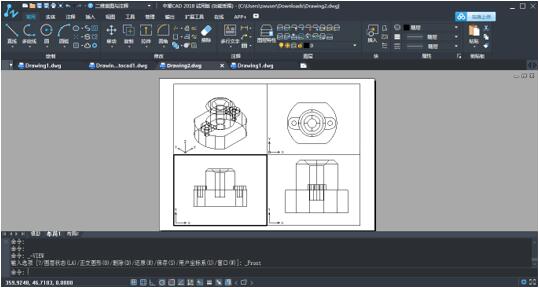

图/完成三视图
小结：设计师使用CAD平台软件审查一些造型重大的三维模子时，，， ，，由于软件的局限性无法在数模上完整的量取所需要的信息，，， ，，使得设计绘图事情难度增添。。。。。。。。而通过中望CAD的轮廓功效，，， ，，设计师可在结构空间里快速地天生所需的二维图，，， ，，从而能够准确审查三维数模的结构，，， ，，并对数模举行尺寸审查和标注，，， ，，提高事情效率。。。。。。。。
