中望CAD机械版是一款专业的机械设计软件，， ， ，，，， ，具备了标准零件库、自动天生明细表、支持多图幅多比例图纸等系列智能化功效，， ， ，，，， ，资助设计师提高绘图效率。。。。。。 。针对重大机械图纸设计中包括大宗标注类事情问题，， ， ，，，， ，中望CAD机械版的智能化标注功效实现了从尺寸标注到序号标注、从粗糙度标注到形位公差标注、从局部详图到向视图，， ， ，，，， ，所有一步完成标注，， ， ，，，， ，大幅度简化了设计师手动标注的事情量。。。。。。 。
图/偏向符号标注
众所周知，， ， ，，，， ，在一些重大的机械零件设计中，， ， ，，，， ，设计师通常需要准确体现出零部件的某个视同偏向或部分区域内图形的视图偏向，， ， ，，，， ，有时甚至会在图纸上同时显示零件的差别视图偏向。。。。。。 。在中望CAD机械版2019中，， ， ，，，， ，设计师通过“偏向符号”功效就可快速完成该部分事情。。。。。。 。
图/中望CAD机械版偏向符号功效

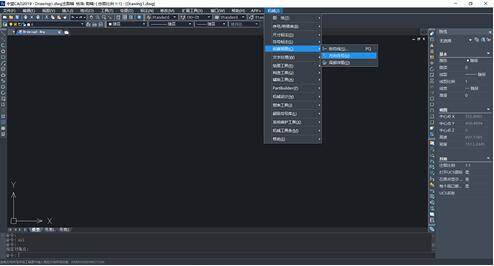

在中望CAD机械版中，， ， ，，，， ，设计师只需依次点击软件操作界面的菜单栏中【机械】—【建设视图】—【偏向符号】就可以快速启动该下令；；；； ；系统会泛起如下提醒：请确定源视图标记标注点或 [设置(C)]。。。。。。 。
图/指定插入点

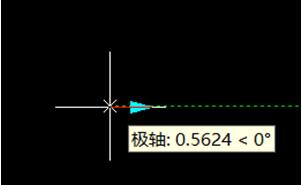

此时，， ， ，，，， ，设计师只需滑动鼠标，， ， ，，，， ，在绘图区域中指定符号的插入点，， ， ，，，， ，就可以显示【向视图符号】对话框。。。。。。 。
图/向视图符号对话框
需要注重的是，， ， ，，，， ，对话框中的【向视符号】代表要体现的多个视图的信息，， ， ，，，， ，若是是细密图纸，， ， ，，，， ，许多时间会建设多个视图，， ， ，，，， ，别用大写字母A、B、C……依次体现。。。。。。 。【视图比例】代表设定向视图符号的标签比例。。。。。。 。【选择偏向】是指偏向符号的旋转偏向。。。。。。 。当设计师设置好向视符号、视图比例和旋转偏向后，， ， ，，，， ，下令行会再次提醒“请确定投影角度或[设置(C)] <设置(C)>”，， ， ，，，， ，设计师在可指定符号旋转角度，， ， ，，，， ，而这也是偏向的要害所在，， ， ，，，， ，一样平常箭头的偏向体现正常眼光的朝向。。。。。。 。随后，， ， ，，，， ，下令行会提醒“请确定目的视图标记标注点或 [设置(C)] <设置(C)>”，， ， ，，，， ，设计师需单击该偏向图形工具的旁边位置，， ， ，，，， ，以指定偏向符号文字的插入点。。。。。。 。

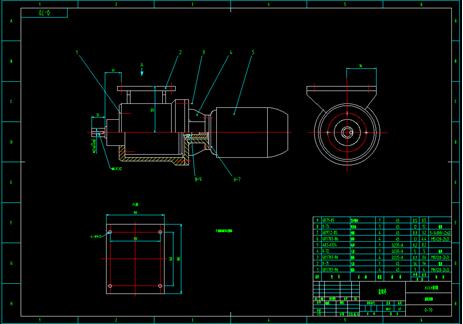

图/完整的机械设计图纸
小结：中望CAD机械版充分思量了设计师的操作习惯和绘图方法，， ， ，，，， ，同时提供专业的绘图功效，， ， ，，，， ，资助设计师阻止手动插入字母、手工绘制箭头等噜苏操作，， ， ，，，， ，从而提高设计效率。。。。。。 。
