CAD中怎样绘制洗面盆
室内设计经常�；； ；；；嵘杓频较疵媾�，， ，，，，， ，怎样设计一个浅易的洗菜盆呢？？ ？？？？？？接下来看看小编为各人提供的要领。。。。。。。 。

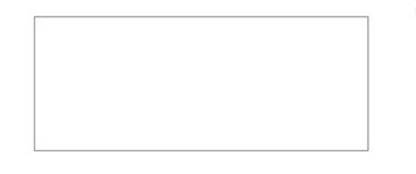

1首先,输入REC绘制一个1000*400的直角矩形，， ，，，，， ，然后选中这个矩形，， ，，，，， ，输入X剖析下令，， ，，，，， ，将一整个矩形剖析成一个个小工具，， ，，，，， ，如下图所示。。。。。。。 。

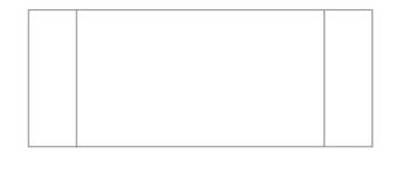

2然后,选中矩形的两条笔直的边后输入O偏移下令，， ，，，，， ，往内偏移140个单位，， ，，，，， ，双方都是云云，， ，，，，， ，如下图所示。。。。。。。 。

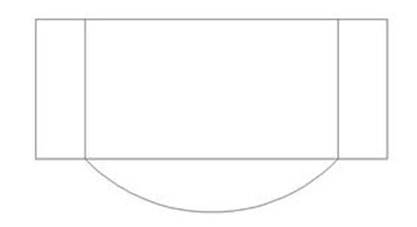

3接着,选中菜单栏中的“绘图”→“圆弧”→“起点，， ，，，，， ，端点，， ，，，，， ，半径”，， ，，，，， ，以适才偏移的两条线的端点作为起点和端点，， ，，，，， ，绘制一个半径为500的圆弧，， ，，，，， ，如下图所示。。。。。。。 。

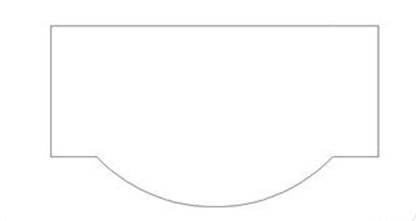

4输入TR修剪下令，， ，，，，， ，将多余的线条逐一修剪掉，， ，，，，， ，然后在输入多段线PE将所有的线条（除了最上面的那条线）合并起来，， ，，，，， ，最后的效果如下图所示。。。。。。。 。

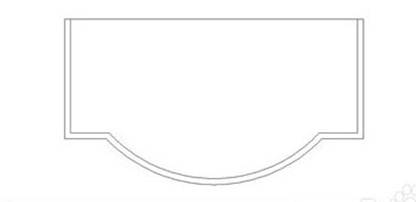

5输入O偏移下令，， ，，，，， ，然后将适才合并起来的这个多段线向内偏移20个单位，， ，，，，， ，详细的效果如下图所示。。。。。。。 。

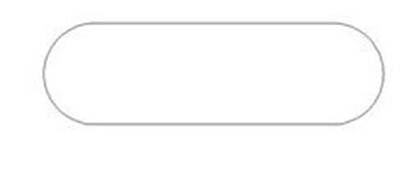

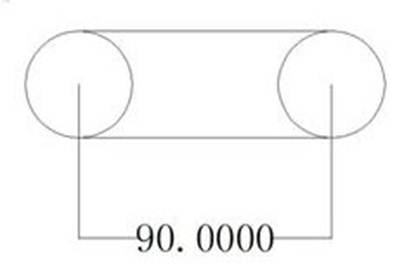

6输入C绘制两个半径19的圆，， ，，，，， ，两个圆心在统一条直线上，， ，，，，， ，圆心之间相距90个单位，， ，，，，， ，然后将两个圆毗连起来，， ，，，，， ，最后的效果如下图所示。。。。。。。 。
7输入TR快捷键举行修剪，， ，，，，， ，将多余的线条修剪掉，， ，，，，， ，如下图所示。。。。。。。 。

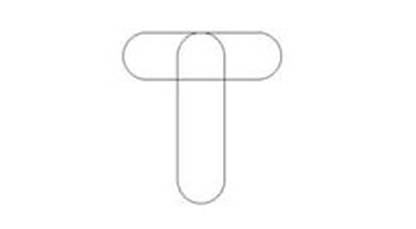

8输入C绘制两个半径19的圆，， ，，，，， ，两个圆心在统一条直线上，， ，，，，， ，圆心之间相距100个单位，， ，，，，， ，然后将两个圆毗连起来形，， ，，，，， ，并将两个图形举行贴合，， ，，，，， ，如下图所示。。。。。。。 。

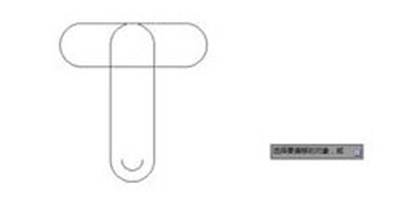

9输入X打散竖直的这个图形，， ，，，，， ，然后输入O将下面的小圆弧向内偏移10个单位，， ，，，，， ，如下图所示。。。。。。。 。

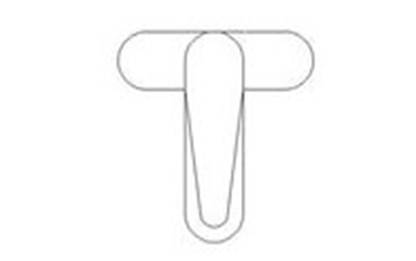

10输入TR快捷键举行修剪然后将小圆弧和修剪后的两个端点举行毗连，， ，，，，， ，最后效果如下图所示。。。。。。。 。

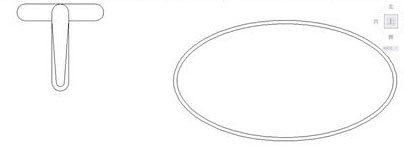

11输入EL下令，， ，，，，， ，绘制一个长半径为275，， ，，，，， ，短半径为255的一个椭圆，， ，，，，， ，然后在输入O下令举行偏移，， ，，，，， ，向内偏移8各单位，， ，，，，， ，如下图所示。。。。。。。 。

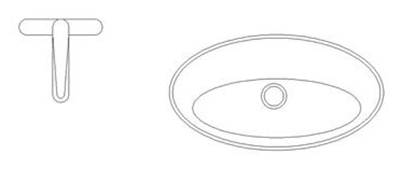

12在输入C画两个划分为23和30的同心圆，， ，，，，， ，然后在输入EL画一个长半径为200，， ，，，，， ，短半径为140的一个椭圆然后举行组合，， ，，，，， ，如下图所示。。。。。。。 。

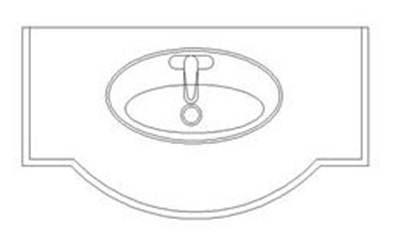

13最后.,将所有适才画的部件所有组合在一起，， ，，，，， ，如下图所示，， ，，，，， ，这样就完成了这个洗面盆的绘制。。。。。。。 。
