问题形貌
1、轴测图的绘制。。。。。。。
2、轴测图的标注。。。。。。。
解决要领
1、在下令行输入【DSETTINGS】，，，，，，，，然后回车，，，，，，，，翻开【草图设置】对话框。。。。。。。

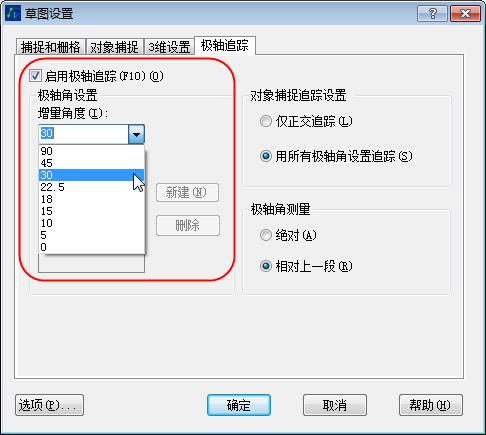

2、在【草图设置】对话框的【极轴追踪】选项卡选择【启动极轴追踪】复选框。。。。。。。
3、在【极轴角设置】组合框的【增量角】下拉列表选择【30度】。。。。。。。

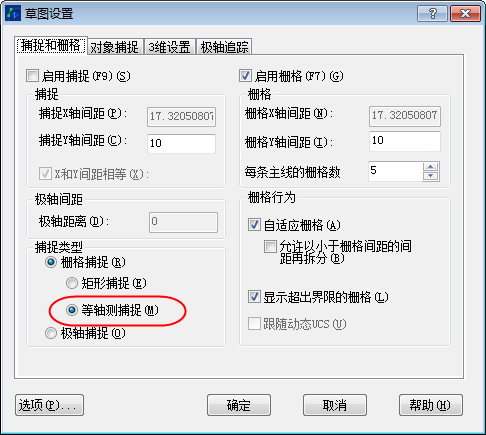

4、在【草图设置】对话框的【捕获和栅栏】选项卡的【捕获类型】下，，，，，，，，选择【等轴测捕获】。。。。。。。

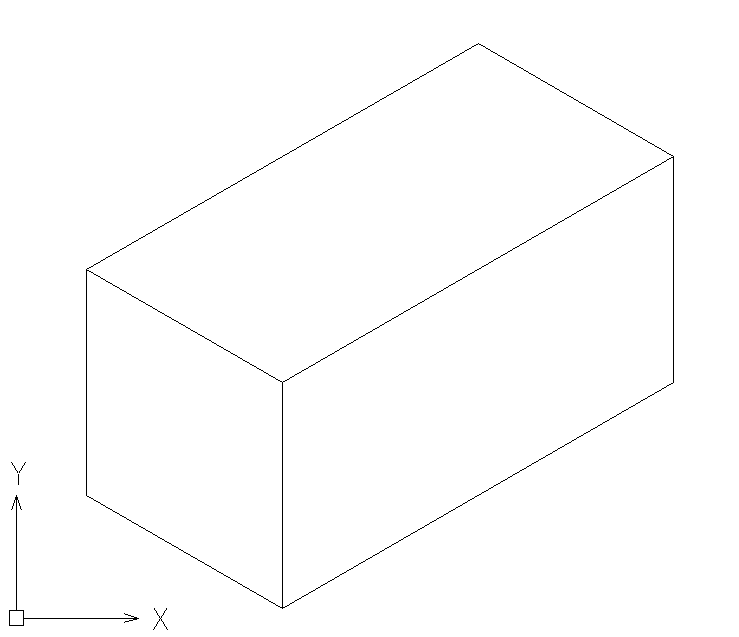

5、最先绘制轴测图。。。。。。。按【F5】键或【CTRL】+【E】组合键可以选择差别的等轴测平面。。。。。。。

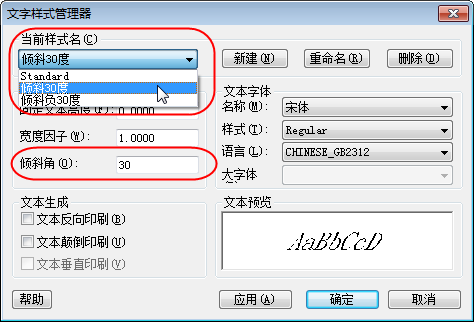

6、设置文字样式。。。。。。。在下令行输入【STYLE】，，，，，，，，然后【回车】，，，，，，，，翻开【文件样式】对话框。。。。。。。
7、新建文字样式【倾斜30度】和【倾斜负30度】。。。。。。。
8、【倾斜30度】文字样式下的【倾斜角度】设为【30】，，，，，，，，【倾斜负30度】文字样式下的【倾斜角度】设为【-30】。。。。。。。

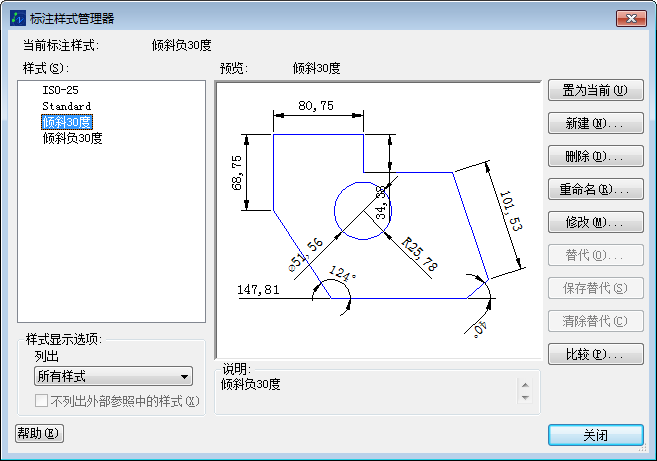

9、设置标注样式。。。。。。。在下令行输入【DIMSTYLE】，，，，，，，，然后【回车】，，，，，，，，翻开【标注样式治理器】对话框。。。。。。。
10、新建标注样式【倾斜30度】和【倾斜负30度】。。。。。。。

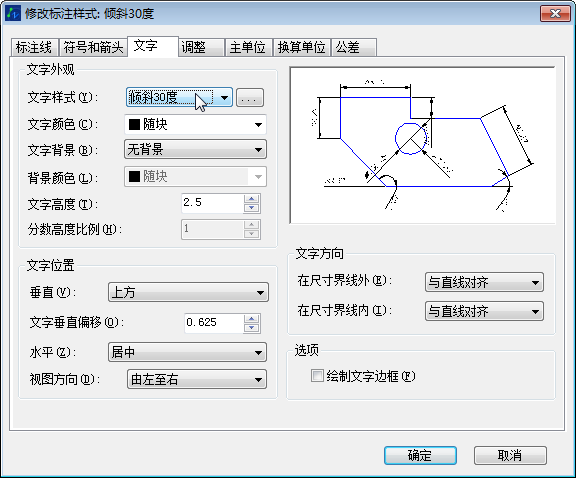

11、修改【倾斜30度】的标注样式，，，，，，，，在【文字】选项卡的【文字外观】下选择【倾斜30度】文字样式。。。。。。。

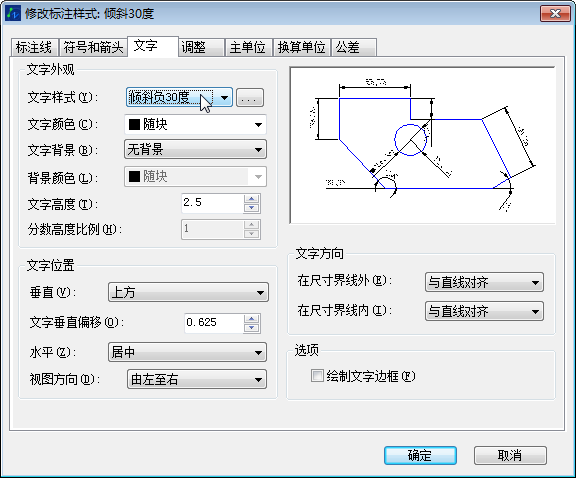

12、修改【倾斜负30度】标注样式，，，，，，，，在【文字】选项卡的【文字外观】下选择【倾斜负30度】文字样式。。。。。。。

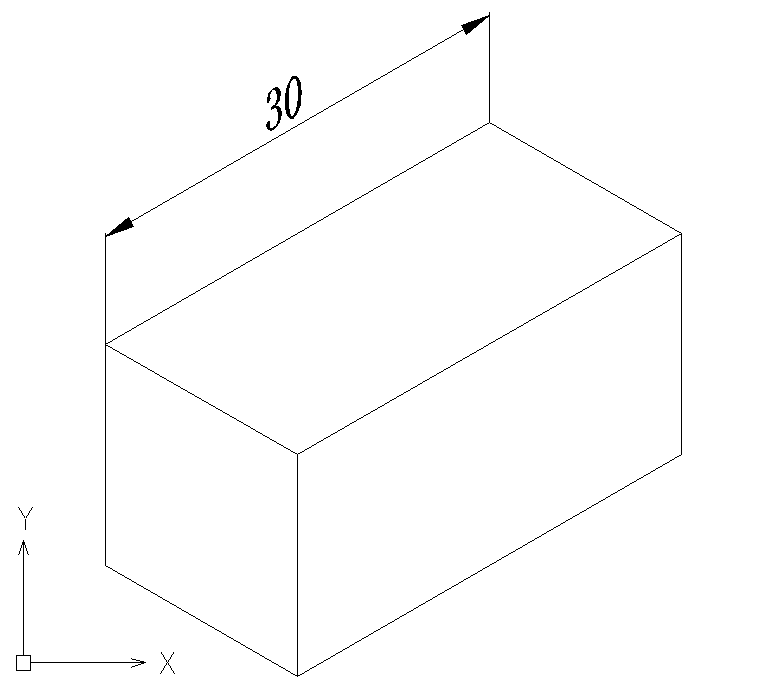

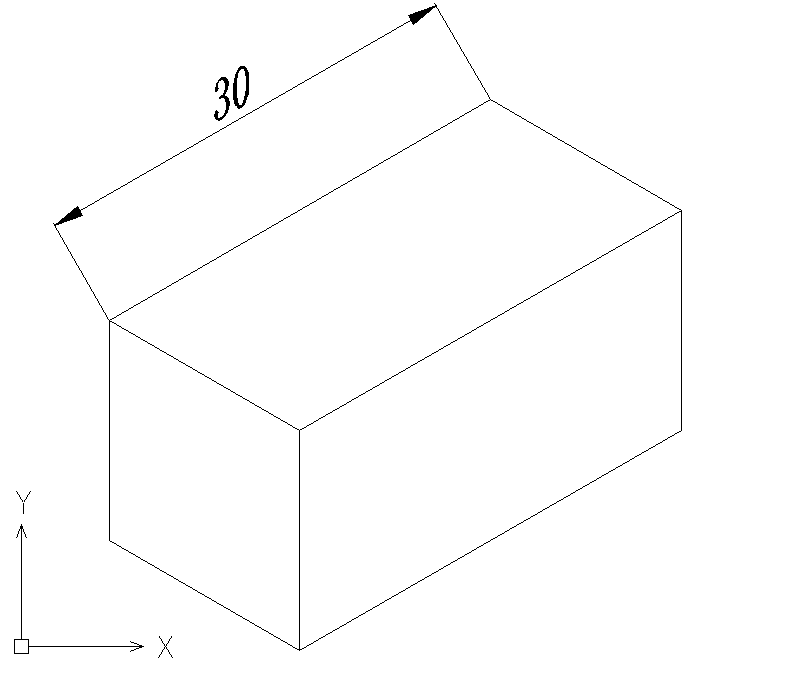

13、最先标注。。。。。。。设置【倾斜30度】标注样式为目今标注样式，，，，，，，，在下令行输入【DIMALIGNED】，，，，，，，，然后【回车】使用对齐标注。。。。。。。
14、在下令行输入【DIMEDIT】，，，，，，，，然后【回车】。。。。。。。
15、在下令行提醒：
输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认> :
输入【o】，，，，，，，，然后【回车】，，，，，，，，
选择工具: 选择标注工具，，，，，，，，然后【回车】，，，，，，，，
输入倾斜角度 (按 ENTER 体现无)：输入【90】，，，，，，，，然后【回车】。。。。。。。

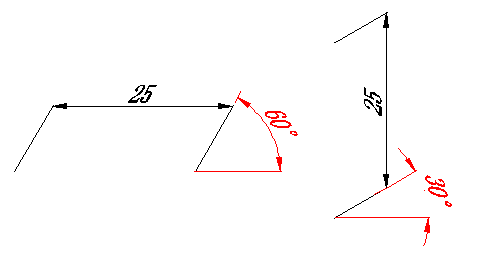

倾斜角从UCS的X轴举行增量。。。。。。。

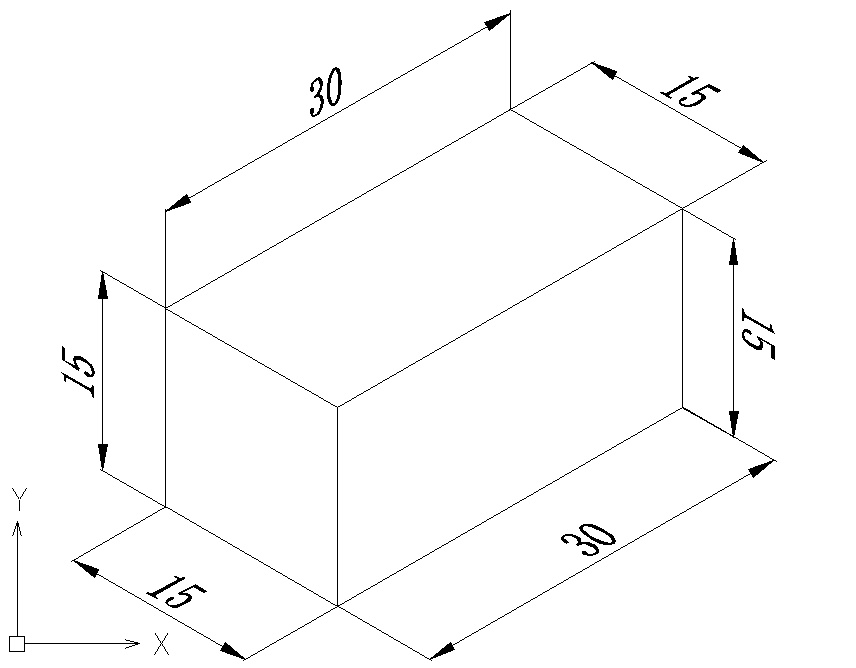

16、设置【倾斜负30度】标注样式为目今标注样式，，，，，，，，以同样要领标注其余尺寸。。。。。。。
