这个教程中我们通过CAD来给各人详细先容怎样绘制图像基础建模下令的运用。。。。。。 。。

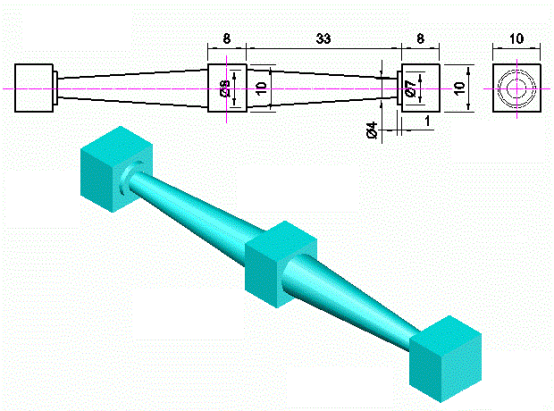

在下面我们举出例子给各人看看怎样使用CAD三维建模。。。。。。 。。
本题主要是先容：
1、在实体的面上作圆并拉升。。。。。。 。。
2、旋转建实体的运用。。。。。。 。。
3、二维下令“复制”、“镜像”的运用。。。。。。 。。 下面，，，，，，是本习题的详细绘图办法解说，，，，，，最后面是绘
办法：
1、翻开CAD，，，，，，点击“东南等轴测视图”按钮，，，，，，进入到东南视图界面
2、在东南视图的界面里，，，，，，点击“长方体”下令，，，，，，指定长方体的角点，，，，，，并输入“L”，，，，，，画长方体。。。。。。 。。
3、接着，，，，，，输入“长宽高”的尺寸，，，，，，前面的教程已讲过，，，，，，“ 长宽高”对应UCS的坐标为XYZ。。。。。。 。。
4、长方体画好后，，，，，，输入消隐下令：“hide”，，，，，，快捷下令为“hi”。。。。。。 。。这个下令以后经常要用的，，，，，，各人一定要熟记。。。。。。 。。
5、点击“面UCS”按钮，，，，，，启动“面UCS”下令后，，，，，，点击长方体上一个面，，，，，，UCS坐标就移动倒这个面上，，，，，，并且这个面，，，，，，成为XY平面。。。。。。 。。操作准确后，，，，，，回车确认。。。。。。 。。
6、用直线下令，，，，，，画一辅助线段，，，，，，此线段在平面的中心，，，，，，偏向笔直。。。。。。 。。如下图。。。。。。 。。
7、选择“圆”下令，，，，，，以辅助线段的中点为圆心，，，，，，在这个平面上画一R3.5的圆，，，，，，如下图。。。。。。 。。
8、在长方体的一个面上画好圆后，，，，，，用拉伸下令，，，，，，对这个圆举行拉伸，，，，，，拉伸的高度为1，，，，，，倾斜度为0。。。。。。 。。 拉伸完成后，，，，，，点击“天下UCS”按钮，，，，，，退出对长方体一个面的UCS控制。。。。。。 。。
9、用“多段线”下令，，，，，，画一关闭的多段线，，，，，，尺寸见问题“前视图”的中心一头大一头小的圆柱的一半剖切尺寸，，，，，，或见下图中的输入尺寸。。。。。。 。。
10、尺寸输入完成后，，，，，，最后输入“C”，，，，，，所画的多段线就成了一个“关闭的多段线”。。。。。。 。。 “关闭的多段线”可以直接拉伸成实体，，，，，，或旋转建模成实体，，，，，，可以省去再做成面域这一步。。。。。。 。。
11、用“旋转建模”下令，，，，，，将刚画的关闭的多段线，，，，，，旋转成一头大一头小的圆柱实体。。。。。。 。。遵照的旋转轴见下图。。。。。。 。。
12、用“移动”下令，，，，，，移动这个圆柱实体，，，，，，移动基点是圆柱实体小头的圆心，，，，，，移动到长方体面上圆的圆心处。。。。。。 。。 注重，，，，，，由于圆柱实体的长度已经扣除了长方体面上圆的高度“1”，，，，，，因此，，，，，，移动到长方体这里时，，，，，，面上圆会显示2个圆心，，，，，，我们选择靠外面的1个即可。。。。。。 。。
13、点击“主视图”按钮，，，，，，将界面转到主视图界面，，，，，，用“复制”下令，，，，，，将长方体向右复制移动41，，，，，，注：41=33+8（见问题尺寸图）。。。。。。 。。
14、再用“镜像”下令，，，，，，将左边的圆柱、面上圆实体，，，，，，长方体，，，，，，都镜像倒右边，，，，，，镜像的中位线是是刚复制移动的长方体的中心笔直线，，，，，，见下图。。。。。。 。。
15、下图即为完成镜像操作的图形。。。。。。 。。
16、点击“东南等轴测视图”按钮，，，，，，转回到三维界面。。。。。。 。。下图是完成的三维界面里的线框图。。。。。。 。。
17、最后，，，，，，着色看看三维实体图。。。。。。 。。
以上就是我们做出的操作办法，，，，，，给各人作参考。。。。。。 。。
