我们这篇文章就讲讲CAD建设椭圆或椭圆弧的相关下令。。。。。
建设椭圆按钮
椭圆下令的提要
椭圆上的前两个点确定第一条轴的位置和长度。。。。。第三个点确定椭圆的圆心与第二条轴的端点之间的距离。。。。。
提醒列表
将显示以下提醒：
轴端点
凭证两个端点界说椭圆的第一条轴。。。。。第一条轴的角度确定了整个椭圆的角度。。。。。第一条轴既可界说椭圆的长轴也可界说短轴。。。。。
另一条半轴长度
使用从第一条轴的中点到第二条轴 (3) 的端点的距离界说第二条轴。。。。。
旋转
通过绕第一条轴旋转圆来建设椭圆。。。。。
绕椭圆中心移动十字光标并单击。。。。。输入值越大，，，， ，椭圆的离心率就越大。。。。。输入 0 将界说圆。。。。。
圆弧
建设一段椭圆弧。。。。。
第一条轴的角度确定了椭圆弧的角度。。。。。第一条轴可以凭证其巨细界说长轴或短轴。。。。。

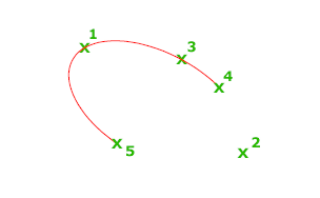

椭圆弧上的前两个点确定第一条轴的位置和长度。。。。。第三个点确定椭圆弧的圆心与第二条轴的端点之间的距离。。。。。第四个点和第五个点确定起点和端点角度。。。。。
轴端点
界说第一条轴的起点。。。。。
旋转
通过绕第一条轴旋转界说椭圆的长轴短轴比例。。。。。该值（从 0 度到 89.4 度）越大，，，， ，短轴对长轴的比例就越大。。。。。89.4 度到 90.6 度之间的值无效，，，， ，由于此时椭圆将显示为一条直线。。。。。这些角度值的倍数将每隔 90 度爆发一次镜像效果。。。。。
起点角度
界说椭圆弧的第一端点。。。。。“起点角度”选项用于从参数模式切换到角度模式。。。。。模式用于控制盘算椭圆的要领。。。。。
参数
需要同样的输入作为“起点角度”，，，， ，但通过以下矢量参数方程式建设椭圆�。。。。。�
p(u) = c + a ACR_Commands ACR_Sysvars body.xml chunkingACR.ksh chunkingACR.xsl current.xml files header.xml tmp.xml utf.xml cos(u) + b ACR_Commands ACR_Sysvars body.xml chunkingACR.ksh chunkingACR.xsl current.xml files header.xml tmp.xml utf.xml sin(u)
其中c是椭圆的圆心，，，， ，a?和?b?划分是椭圆的长轴和短轴。。。。。
端点参数:用参数化矢量方程式界说椭圆弧的端点角度。。。。。使用“起点参数”选项可以从角度模式切换到参数模式。。。。。模式用于控制盘算椭圆的要领。。。。。
角度:界说椭圆弧的端点角度。。。。。使用“角度”选项可以从参数模式切换到角度模式。。。。。模式用于控制盘算椭圆的要领。。。。。
夹角:界说从起点角度最先的夹角。。。。。

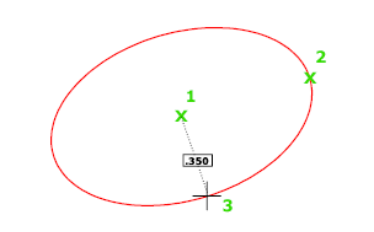

中心点
使用中心点、第一个轴的端点和第二个轴的长度来建设椭圆。。。。�？？？？？？？梢酝üセ魉杈嗬氪Φ哪掣鑫恢没蚴淙氤ざ戎道粗付ň嗬�。。。。。
另一条半轴长度
界说第二条轴为从椭圆弧圆心（即第一条轴的中点）到指定点的距离。。。。。
旋转
通过绕第一条轴旋转圆来建设椭圆。。。。。
绕椭圆中心移动十字光标并单击。。。。。输入值越大，，，， ，椭圆的离心率就越大。。。。。输入 0 则界说一个圆。。。。。
等轴测圆
在目今等轴测绘图平面绘制一个等轴测圆。。。。。
注重“等轴测圆”选项仅在 SNAP 的“样式”选项设置为“等轴测”时才可用。。。。。
半径
用指定的半径建设一个圆。。。。。
直径
用指定的直径建设一个圆。。。。。
