CAD绘制手柄办法
绘制手柄要领办法各人相识几多呢？？？？？？？？下面我来说说我的绘制要领及办法。。。。。。

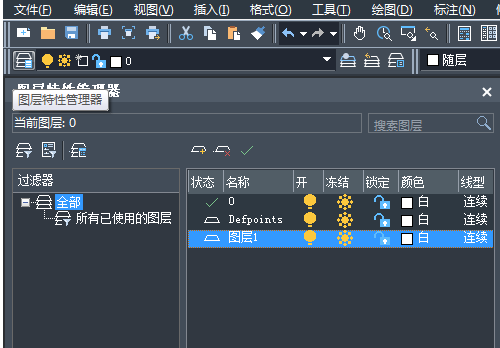

1. 首先，，，，，我们翻开CAD软件，，，，，调解好图层特征。。。。。。

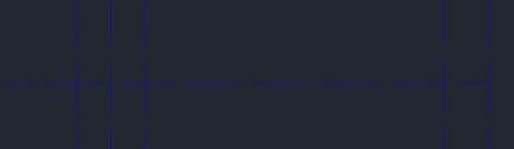

2.绘制水平中心线120mm，，，，，竖直50中心线mm，，，，，将竖直中心线划分向左向右偏移7.5个单位，，，，，向右偏移82.5个单位，，，，，将最右的中心线向左偏移10个单位。。。。。。

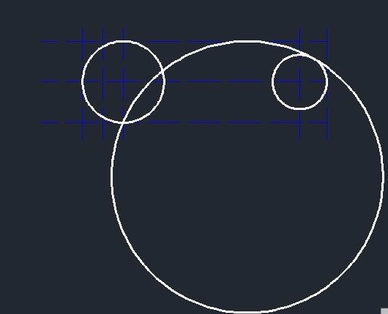

3. 绘制2个半径划分为15和10的圆，，，，，将水平中心线上下偏移15个单位，，，，，使用相切相切半径绘制圆，，，，，半径为15mm。。。。。。

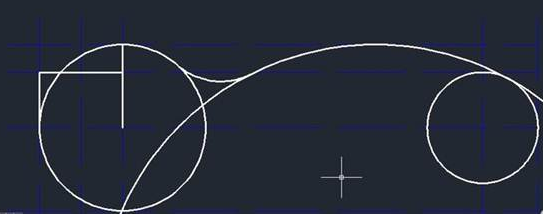

4. 绘制圆角，，，，，半径为12mm的圆角，，，，，将水平中心线向上偏移10个单位，，，，，绘制3条实线，，，，，如下图所示。。。。。。
5. 绘制半径为5的圆，，，，，在中心线的交点处，，，，，修剪左边圆部分的线条修，，，，，剪右边圆部分的线条，，，，，与上一步一样，，，，，使用修剪工具。。。。。。

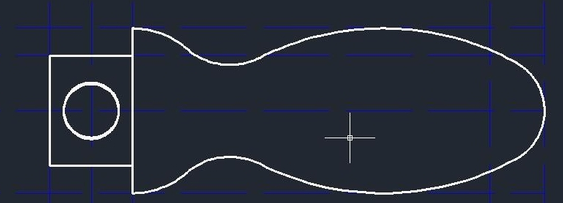

6. 镜像所画的线条，，，，，就酿成一个手柄删，，，，，除多余的线条就，，，，，完成了手柄的绘制操作。。。。。。
