CAD中栅格限制这个操作功效较量小众，，，，，，，，以是各人看到这个问题时可能不知道指的是什么（由于没用过），，，，，，，，但现实上这一操作是很是适用的 。。。。。。之以是要对这一特征的泛起举行限制，，，，，，，，主要是为了强调绘图区的界线，，，，，，，，同时也是为了明确绘图的区域规模 。。。。。。随着图纸空间结构的泛起，，，，，，，，这一功效对许多用户来说变得没多大用处，，，，，，，，可是关于在绘图区限制特征和设置格点属性的相互作用上，，，，，，，，它的用处照旧很主要的 。。。。。。

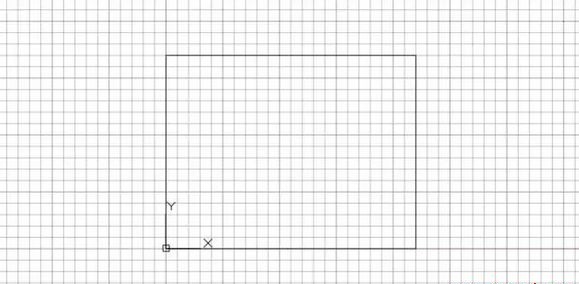

现在，，，，，，，，想要在整个绘图区域翻开一个小的栅格会较量难，，，，，，，，尤其当我只需要在如下图所示的矩形区域事情时 。。。。。。

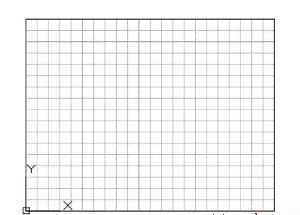

然而，，，，，，，，当我将限制设定到矩形的对角时，，，，，，，，将格点属性系统变量设置为2，，，，，，，，我将获得一个我想要的栅格区域 。。。。。。
若是你将栅格属性变量设为4，，，，，，，，你就能获得一个能按需自由缩放调解的栅格区域 。。。。。。若是想将栅格区域移动到所绘图形的其他地方去，，，，，，，，你可以重新界说限制或移动用户坐标系(UCS) 。。。。。。举个例子，，，，，，，，你可以想将栅格区域移动到如下图纸的一部分去，，，，，，，，我通常是移动用户坐标系，，，，，，，，能包管栅格的精准对齐，，，，，，，，资助录入整个小坐标的值，，，，，，，，同时你还能转动栅格 。。。。。。
当你的用户坐标系(UCS)和天下坐标系(WCS)一致时再设置你需要的栅格，，，，，，，，在移动UCS前使坐标点 (0,0,0)成为栅格区域的一角 。。。。。。

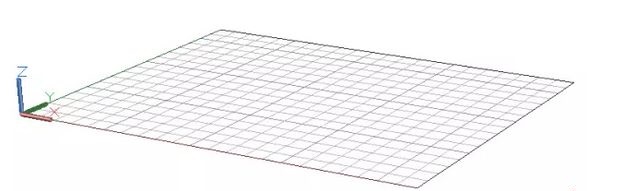

那么，，，，，，，，限制特征在3D绘图中也有用吗?虽然!下图为你展示了3D视角下的栅格 。。。。。。
当我在举行3D建模时，，，，，，，，不必栅格事先限制操作区域时就会晕头转向，，，，，，，，当栅格属性设置被限制了，，，，，，，，它能提供一个很是易于操作的视觉提醒，，，，，，，，让你知道结构平面的详细位置，，，，，，，，它在用户坐标系中的平面直角坐标系位置信息也会响应有显示 。。。。。。

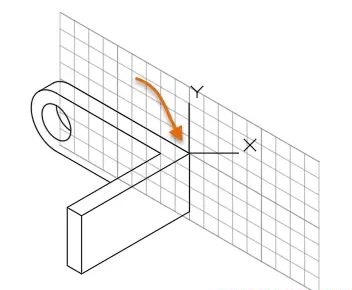

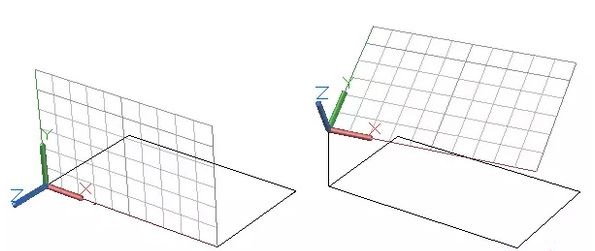

要知道，，，，，，，，一最先限制下令是为了二维操作操作创立的，，，，，，，，以是它在三维情形中不可被界说或再界说 。。。。。。在三维情形中设置限制的也有窍门，，，，，，，，先确保用户坐标系和天下坐标系匹配，，，，，，，，这意味着用户坐标系与天下坐标系恰恰重合，，，，，，，，这应当是栅格原始的位置 。。。。。。输入用户坐标系点击2次回车就能将用户坐标系和天下坐标系对齐了 。。。。。。这套程序也适用于轴测图天生，，，，，，，，将其调解为自顺应栅格，，，，，，，，然后凭证栅格平面的深度来重新确定用户坐标系的原点 。。。。。。
总结来了，，，，，，，，办法如下：
1，，，，，，，，确保用户坐标系与天下坐标系一致，，，，，，，，输入用户坐标，，，，，，，，按2次回车键 。。。。。。
2，，，，，，，，翻开栅格(按F7)，，，，，，，，用栅格下令设定栅格区域 。。。。。。
3，，，，，，，，输入限制，，，，，，，，将一角坐标设为(0,0)接下来的第二个二维坐标点设为(8,5)之类的随意 。。。。。。
4，，，，，，，，输入栅格限制，，，，，，，，变量为2或4 。。。。。。
5，，，，，，，，按需重新定位栅格区域或重设用户坐标系 。。。。。。
