使用EXCEL公式盘算坐标点在CAD中画曲线

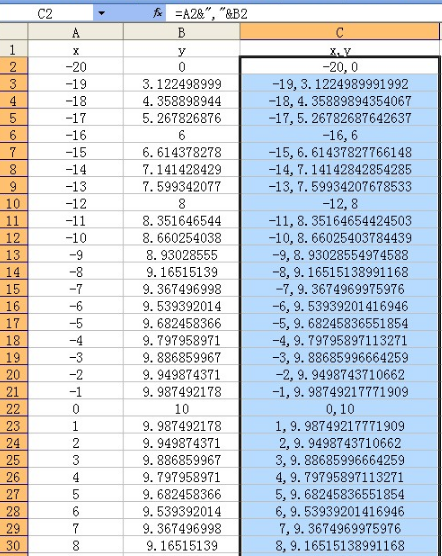

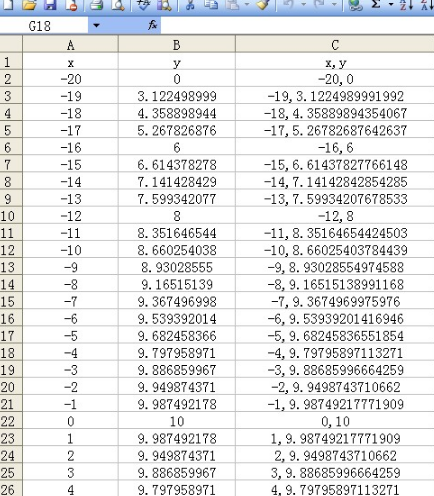

1、制作EXCEL表格，，，，，先输入X值，，，，，再按公式盘算出Y值，，，，，后单击C列的第一个空单位格，，，，，输入公式=A2&","&B2，，，，，就可以将X、Y坐标合并成需要的名堂，，，，，如下图所示。 。。。。
2、 翻开CAD，，，，，点击【绘图】|【样条曲线】。 。。。。
3、 切换到EXCEL 表格，，，，，复制所有的坐标数据。 。。。。

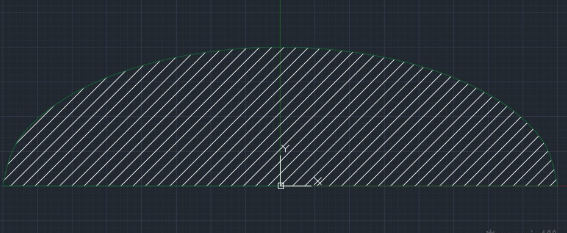

4、 将坐标数据粘贴到样条曲线SPL下令对话框，，，，，即获得如下所示样条曲线。 。。。。
