怎样使用CAD差集下令画立体图 ，，，，，，面域和实体的差集
CAD绘图怎样使用差集下令呢？？？？？？？？ CAD怎样使用差集下令画立体图 ，，，，，，面域和实体的差集?今天小编教各人怎样使用差集这一工具 ，，，，，，有需要的可以参考一下。。 。。。。
1、几何体的差集运算。。 。。。。我们要画的零件是一个长方体 ，，，，，，挖去一个圆柱体而成的。。 。。。。因此 ，，，，，，可以使用差集下令来运算。。 。。。。首先,要设置事情空间为三维建模模式 ，，，，，，单击菜单栏的视图下令 ，，，，，，选择东北等轴测 ，，，，，，按功效键F7隐藏栅格。。 。。。。
2、接下来,单击常用工具拦亓长方体工具 ，，，，，，在绘图区画出一个长方体 ，，，，，，这里没给出尺寸和位置参数 ，，，，，，以是就不需要细密设置了。。 。。。。�； ；；；；桓龃笾峦夹渭纯� ，，，，，，重点是掌握差集运算要领。。 。。。。

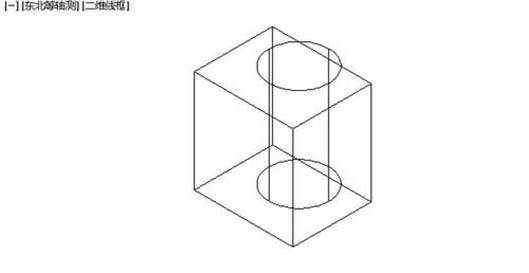

3、单击柱体工具下拉三角 ，，，，，，找到圆柱体工具。。 。。。。在长方体内部画一个圆柱体 ，，，，，，注重：圆柱体有一部分在长方体外部。。 。。。。

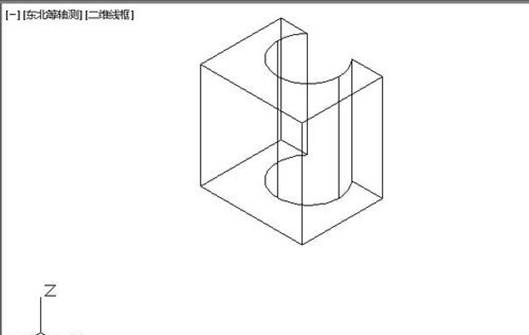

4、怎样做差集运算？？？？？？？？在底部的下令编辑窗口输入差集运算下令SUBTRACT ，，，，，，回车确认。。 。。。。然后单击要被减去的实体 ，，，，，，即长方体 ，，，，，，回车。。 。。。。再单击需要减去的实体 ，，，，，，即圆柱 ，，，，，，回车确认。。 。。。。这样就获得差集实体了。。 。。。。

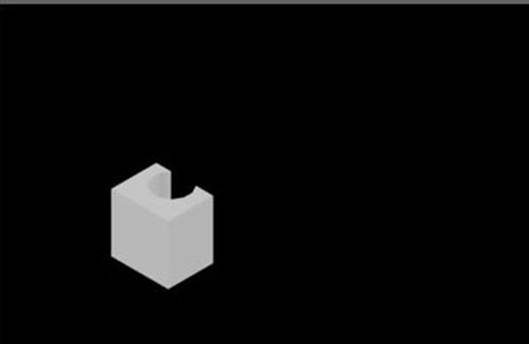

5、要看到现实效果就要对图形举行渲染。。 。。。。单击渲染工具 ，，，，，，期待片晌 ，，，，，，一个细腻的3D图形就泛起在你眼前 ，，，，，，怎么样 ，，，，，，很漂亮吧？？？？？？？？立体图形差集运算是这样举行的 ，，，，，，那么平面图形呢？？？？？？？？
6、面域的差集运算。。 。。。。既然是讨论平面问题 ，，，，，，就要把事情空间重新设置一下。。 。。。。设置空间为草图与注释模式。。 。。。。单击菜单拦亓视图---三维视图 ，，，，，，选择平面视图。。 。。。。我要从平面差集运算最先 ，，，，，，画出同样的一个零件来。。 。。。。单击矩形工具 ，，，，，，画出一个矩形。。 。。。。

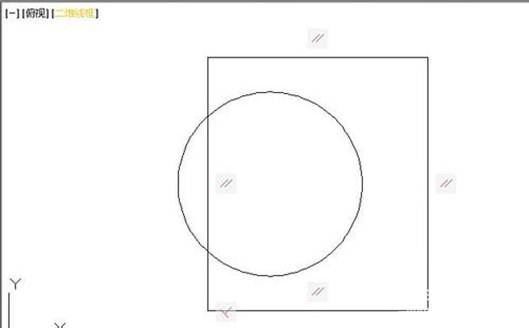

7、单击圆工具再画一个圆 ，，，，，，注重圆有一部分在矩形外部。。 。。。。由于没给详细尺寸 ，，，，，，就不要输入准确的数据指令了。。 。。。。平面图形的差集盘算 ，，，，，，必需先把图形先建成面域。。 。。。。只有面域才华举行这样的运算。。 。。。。
8、怎样建设面域？？？？？？？？单击常用工具拦亓绘图工具 ，，，，，，内里有个面域工具。。 。。。。单击面域工具 ，，，，，，选中需要酿成面域的图形 ，，，，，，回车确认即可。。 。。。。划分把矩形和圆都设置为面域。。 。。。。

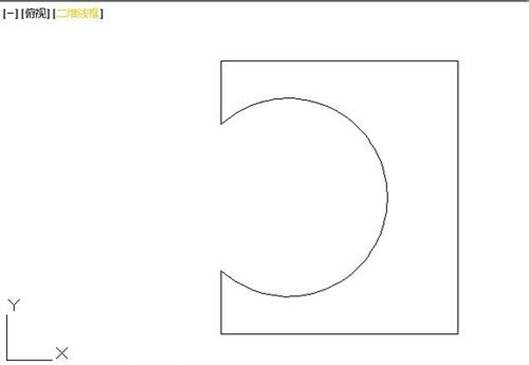

9、怎样做面域差集运算？？？？？？？？单击差集按钮或在底部的下令框输入SUBTRACT ，，，，，，回车 ，，，，，，选中矩形 ，，，，，，回车 ，，，，，，再选中圆 ，，，，，，回车 ，，，，，，就获得差集。。 。。。。这个操作要领和几何体的差集运算一样。。 。。。。

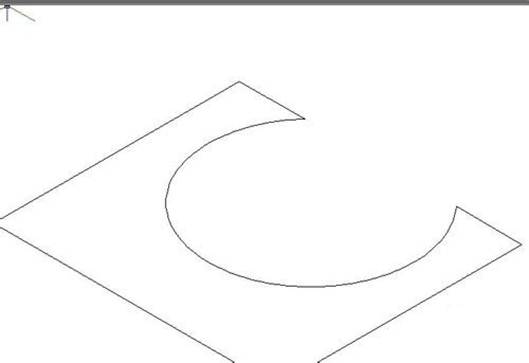

10、怎样把面域拉伸为体？？？？？？？？为了天生几何体 ，，，，，，要把事情空间转换成三维建模模式 ，，，，，，视图改为东北等轴测。。 。。。。

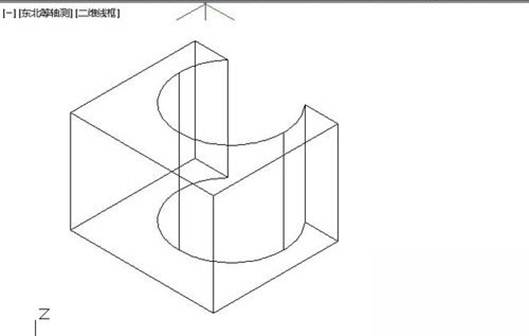

11、选中图形 ，，，，，，单击拉伸。。 。。。。几何体就成型了。。 。。。。可是犹如你看到的那样 ，，，，，，图形太大了。。 。。。。图形怎样缩放呢？？？？？？？？
12、选中几何体 ，，，，，，右击有个缩放选项 ，，，，，，然后 ，，，，，，把它拉小就行了。。 。。。。

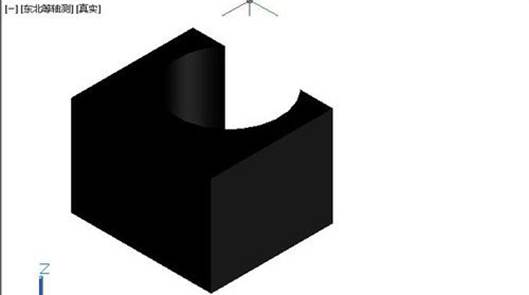

13、怎样看现实效果呢？？？？？？？？单击菜单拦亓视图---视图样式---真实 ，，，，，，可以预览立体图效果 ，，，，，，由于默认的颜色是黑的 ，，，，，，以是不太悦目。。 。。。。怎样把它的颜色改成明亮一点的浅灰色呢？？？？？？？？
14、单击图形 ，，，，，，弹出小窗口 ，，，，，，有个颜色按钮 ，，，，，，单击它设置为浅灰色就行了。。 。。。。若是要着色 ，，，，，，就像渲染图形 ，，，，，，和最先第一个画法一样。。 。。。。最后生涯图形 ，，，，，，和其他文件生涯要领一样 ，，，，，，不再出了。。 。。。。
