如图所示，，，，，，CAD的【圆】工具中提供了六种画圆的要领，，，，，，基本上知足了我们绘制种种圆的差别需求，，，，，，那么若是画一个“切点、切点、交点”的圆，，，，，，【圆】下令中没有这个选项，，，，，，那么该怎么画呢？？？？？ ？ ？？ 着实这个可以使用三点画圆来完成，，，，，，下面小编就以详细的实例来先容一下绘制要领。。。。。。。。
1、 首先，，，，，，各人翻开中望CAD软件

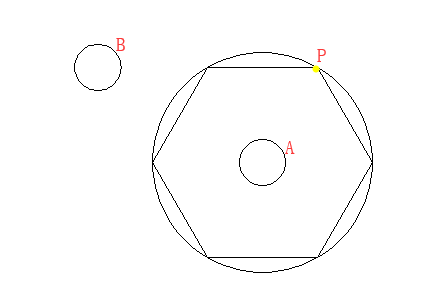

2、 翻开如图所示的文件，，，，，，我们需要做的就是绘制一个与圆A、圆B相切，，，，，，并过交点P的圆

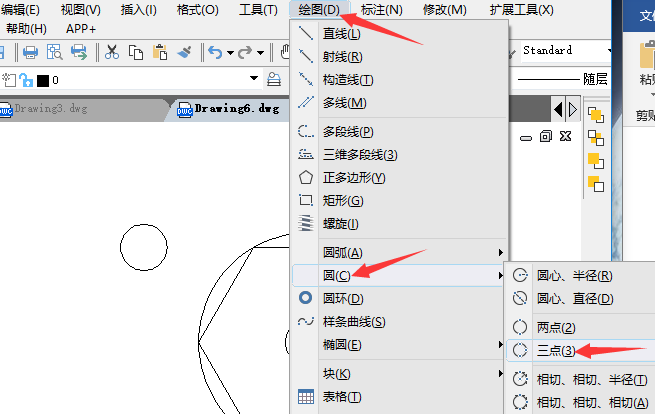

3、 点击最上方菜单栏中【绘图】-【圆】按钮，，，，，，选择【三点】画圆下令

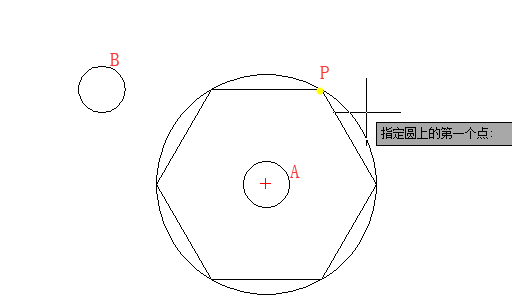

4、 指定P点为圆上的第一个点

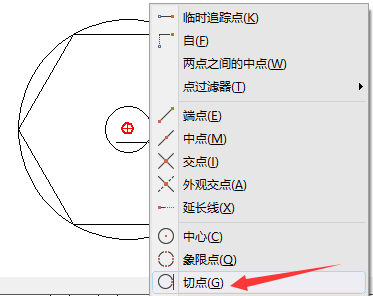

5、 在指定圆上第二个点之前按住Ctrl键，，，，，，然后单击鼠标右键，，，，，，在CAD中弹出的对话框中点击“切点”选线

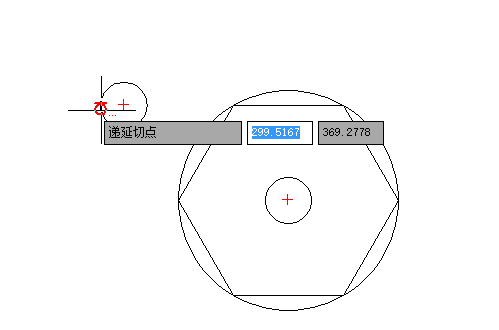

6、 然后点击圆A上恣意一点作为递延切点 ；；；； ； ；同理，，，，，，在确定圆上第三个点之前，，，，，，按住Ctrl键，，，，，，然后在弹出的对话框中选择“切点”按钮，，，，，，在圆B上选择一点作为递延切点即可

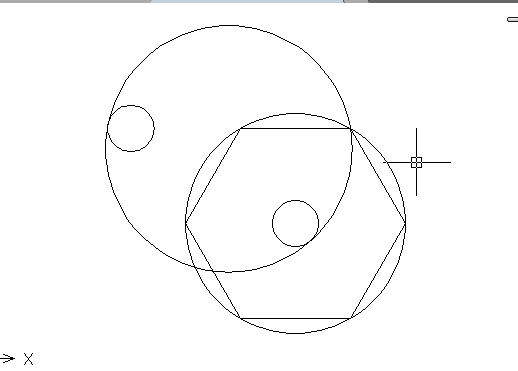

7、 最后绘制出的圆如图
