小座椅是我们生涯中最常见的物品之一，，，，，，，，看似简朴，，，，，，，，可是在产品设计中却需要使用三维建模设计软件强盛的实体和曲面建模功效才华完成，，，，，，，，由于其不但仅要在外观上下功夫，，，，，，，，还要思量塑胶椅的弧度是否切合人体工学，，，，，，，，以确保其具有优异的恬静度。。。。。。。。中望3D是作为一款专业高效的三维CAD设计软件，，，，，，，，在建模方面无邪高效，，，，，，，，能资助设计师快速完成一个造型雅观、流通大方的座椅设计。。。。。。。。本文将以塑胶椅为例子，，，，，，，，教各人怎样通过中望3D强盛的建模功效来完成产品设计。。。。。。。。

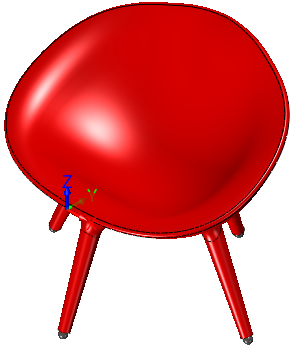

图1和图2所示的塑胶椅就是本次设计所需要完成的设计使命，，，，，，，，其中图1是设计稿，，，，，，，，图2是渲染后的产品效果。。。。。。。。


图1塑胶椅设计稿

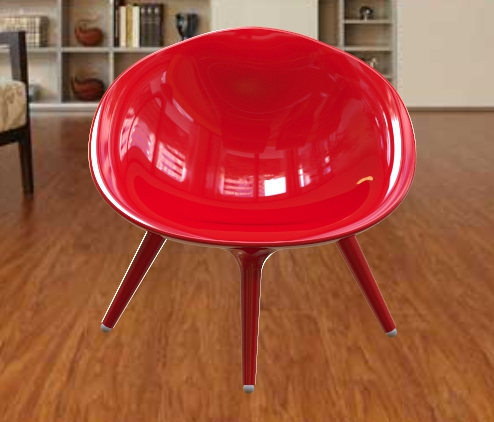

图2 塑胶椅渲染效果

本次的设计流程主要分为：曲线绘制、凳面绘制和凳脚绘制三大部分。。。。。。。。在本文中，，，，，，，，我们将重点解说塑胶椅的曲线绘制和凳面绘制的详细操作，，，，，，，，下面我们来看看详细办法。。。。。。。。

第一步：零件建设

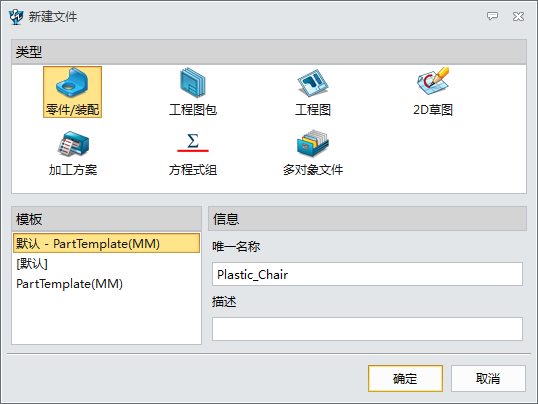

建设一个名称为Plastic_Chair的文件（图3）。。。。。。。。


图3 新建“Plastic_Chair”零件

第二步：曲线绘制

1、YZ截面绘制。。。。。。。。

在YZ事情平面上凭证图4至图9所示顺序举行草图绘制。。。。。。。。

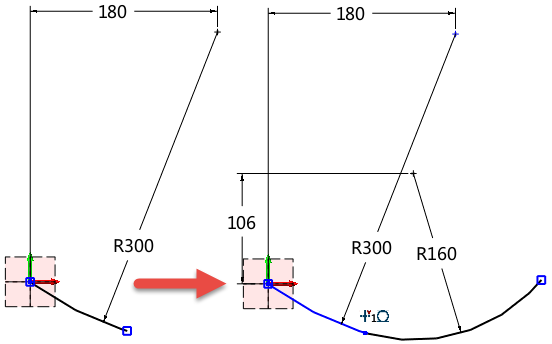

图4 YZ截面草图1

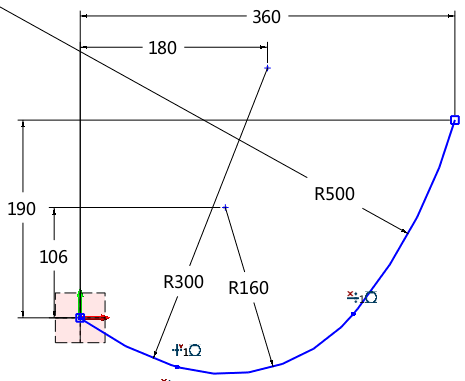

图5 YZ截面草图2

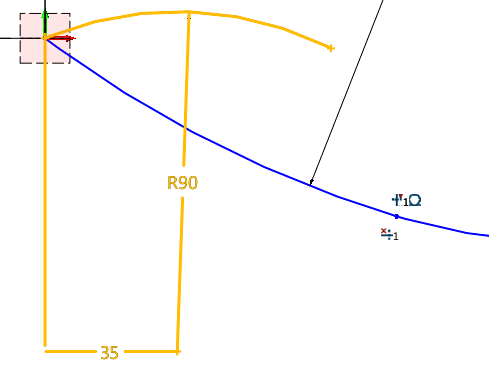

图6 YZ截面草图3

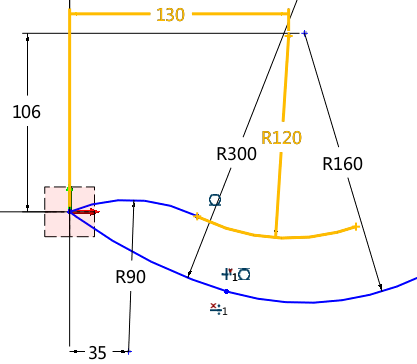

图7 YZ截面草图4

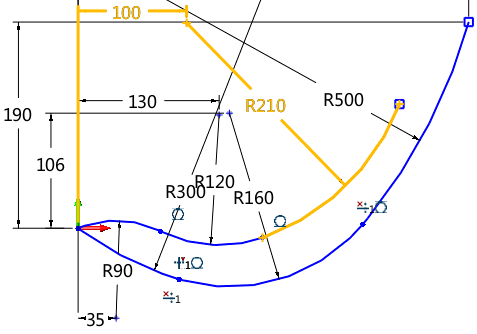

图8 YZ截面草图5

加上R150的圆角后，，，，，，，，最终完成的草图如下图9所示。。。。。。。。

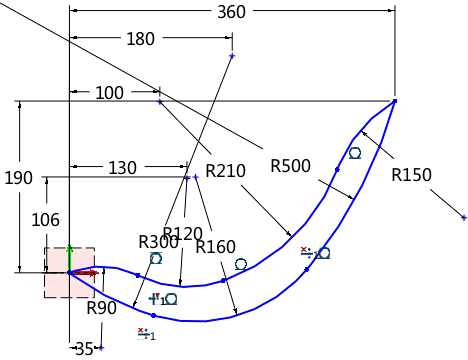

图9 YZ截面最终草图

2、XZ截面绘制。。。。。。。。

XZ事情平面偏移140mm，，，，，，，，建设辅助事情平面，，，，，，，，如图10所示。。。。。。。。


图10 建设辅助事情平面

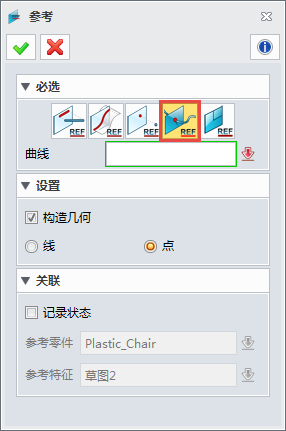

在辅助事情平面上绘制草图，，，，，，，，启动参考下令，，，，，，，，如图11所示。。。。。。。。


图11 启动参考下令

提取两根曲线和事情平面的交点，，，，，，，，如图12所示。。。。。。。。

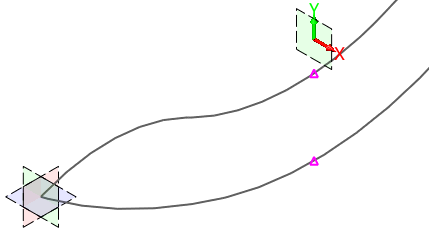

图12 提取交点

沿提取的做两根水平参考线，，，，，，，，如图13所示。。。。。。。。


图13 水平参考线

以如图14-16所示顺序绘制草图。。。。。。。。

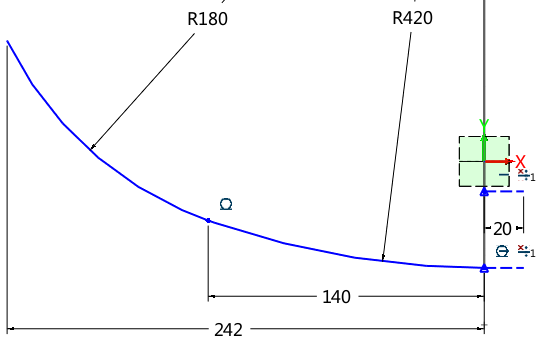

图14 XZ截面草图1

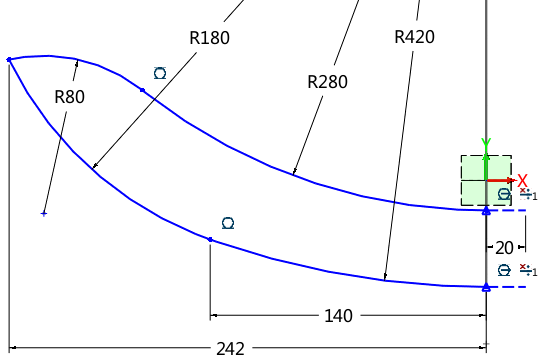

图15 XZ截面草图2

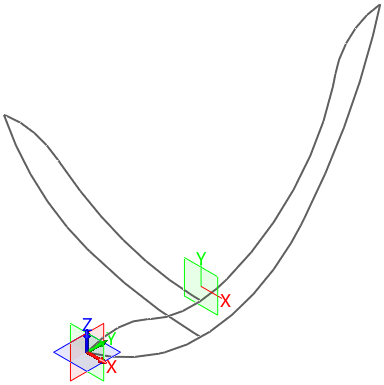

图16 XZ截面草图3

绘制草图完毕后隐藏辅助事情平面，，，，，，，，如图17所示。。。。。。。。


图17 隐藏辅助事情平面

3、YZ截面绘制。。。。。。。。

在YZ事情平面上举行草图绘制，，，，，，，，如图18所示。。。。。。。。

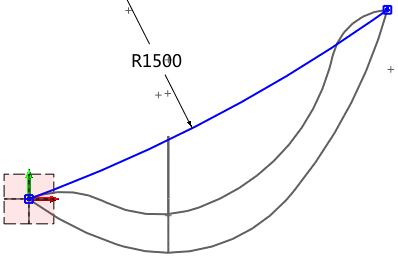

图18 YZ截面草图

4、样条曲线绘制。。。。。。。。

在XY事情平面举行草图绘制，，，，，，，，如图19所示。。。。。。。。

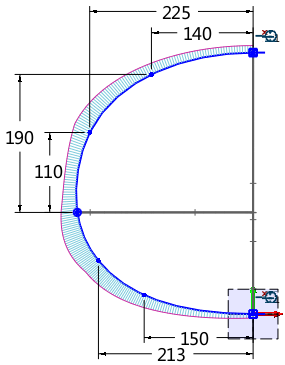

图19 XY截面样条曲线草图

5、相交曲线绘制。。。。。。。。

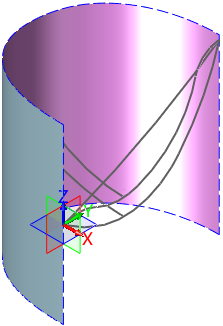

拉伸XY截面上制作的样条曲线，，，，，，，，如图20所示。。。。。。。。


图20 拉伸样条曲线

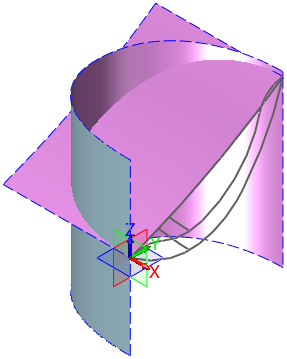

拉伸YZ事情平面上的圆弧，，，，，，，，如图21所示。。。。。。。。


图21 拉伸圆弧

使用相交曲线获取两个曲面相交获得的曲线，，，，，，，，然后隐藏辅助曲线和曲面，，，，，，，，如图22所示。。。。。。。。

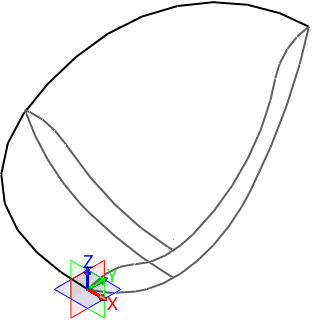

图22 相交曲线

6、镜像曲线。。。。。。。。

镜像双方的曲线，，，，，，，，如图23所示。。。。。。。。

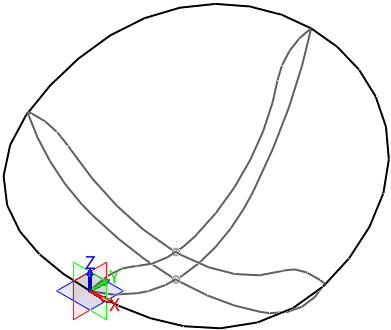

图23 镜像曲线

第三步：凳面设计

使用U/V曲面功效，，，，，，，，建设凳子上外貌，，，，，，，，如图24所示。。。。。。。。如曲面偏向反了，，，，，，，，使用反转曲面偏向下令举行调解。。。。。。。。

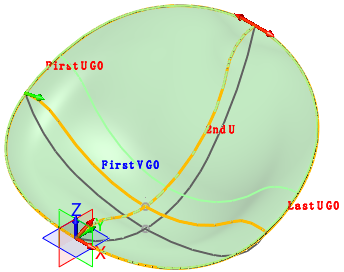

图24 建设上外貌

使用同样要领建设凳子下外貌，，，，，，，，如图25所示。。。。。。。。

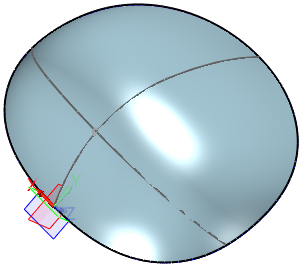

图25 建设下外貌

使用缝合，，，，，，，，把上下曲面缝合成实体，，，，，，，，如图26所示。。。。。。。。

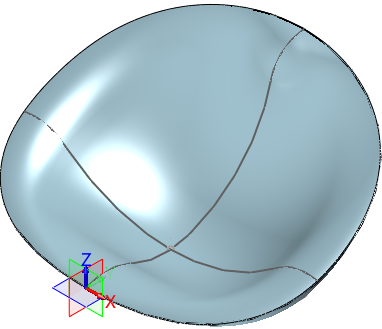

图26 缝合上下外貌

对边沿举行5mm倒圆角，，，，，，，，隐藏草图和曲线，，，，，，，，如图27所示。。。。。。。。

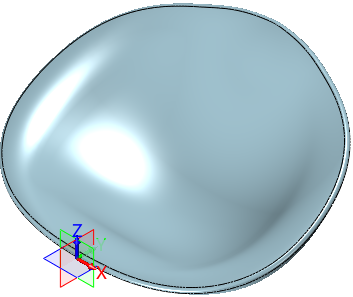

图27 隐藏草图和曲线

这一步完成之后，，，，，，，，我们就基本完成了塑胶椅上半部分——凳面的绘制，，，，，，，，接下来，，，，，，，，就要举行椅子凳脚的设计和整体的上色事情，，，，，，，，这部分的设计操作，，，，，，，，我们将在教程的下篇中举行详细先容，，，，，，，，各人敬请期待。。。。。。。。

马上下载中望3D 2016版，，，，，，，，享受高效无邪的设计体验：http://www.zw3d.com.cn/product-58-1.html

Z3是什么名堂文件：http://www.zw3d.com.cn/blog/201503131763.html

更多详情，，，，，，，，接待会见中望3D官方网站：www.zw3d.com.cn
