工程图在产品的设计和生产制造历程中都具有十分主要的作用，， ，，，， ，而古板工程图的天生、尺寸标注与结构等操作都较量耗时艰辛。。。。。。。中望3D基于三维模子的工程图，， ，，，， ，可以将三维建好的模子直接转换为工程图，， ，，，， ，还具有尺寸标注、剖视、BOM表、输出DWG、PDF等功效，， ，，，， ，并且当模子变换时，， ，，，， ，工程图也将随着变换的情形自动更新到最新的效果。。。。。。。中望3D最新推出的2017版中，， ，，，， ，在工程图方面，， ，，，， ，更是对剖视的功效举行优化提升，， ，，，， ，下面我们来看看新版本中优化的情形吧。。。。。。。

提升一：剖切视图新增“剖切深度”功效（图1），， ，，，， ，支持通过界说剖切面的深度，， ，，，， ，来抵达差别的剖切效果（图2-图3）。。。。。。。

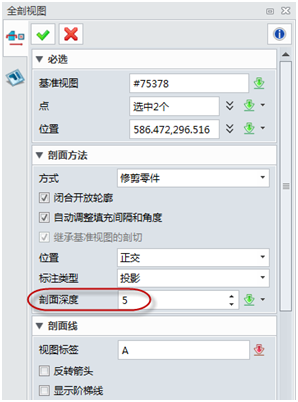

图1 剖面深度可调解

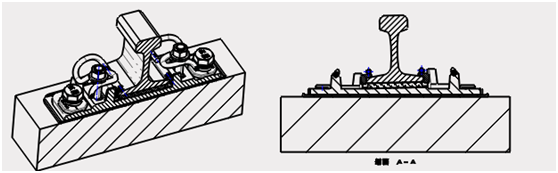

图2 剖面深修改前的效果

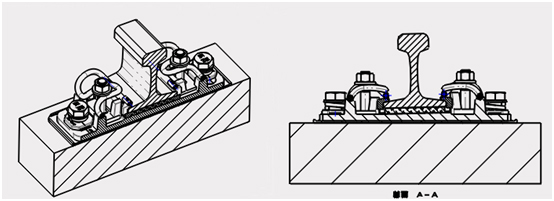

图3 剖面深度修改为10以后的效果

有了这个新的“剖切深度”功效，， ，，，， ，设计师们就不需要像古板方法那样，， ，，，， ，需要通过手动来调理剖切点，， ，，，， ，“剖切深度”让设计师在操作上越发准确、利便、高效。。。。。。。

提升二：剖切视图还增添在装配树中选择子零件是否需要剖切的选项，， ，，，， ，如图4所示。。。。。。。

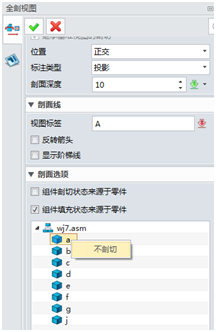

图4 子零件选择剖切窗口

通过设定差别子零件是否剖切，， ，，，， ，从而抵达差别的效果，， ，，，， ，如图5，， ，，，， ，图6所示。。。。。。。

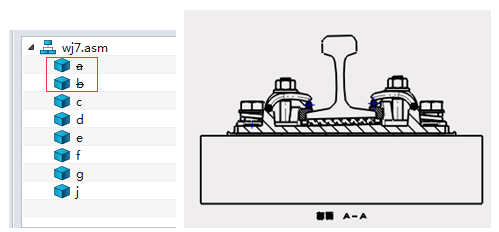

图5 a、b零件不剖切的效果

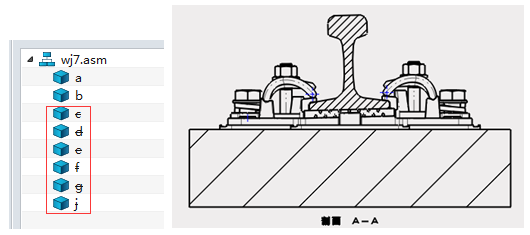

图6 只剖切a、b零件的效果

设置好剖切效果后，， ，，，， ，我们再检查一下剖切后显示线条的设置（如图7），， ，，，， ，这样能免去工程图后续的调解事情量，， ，，，， ，提升了事情效率。。。。。。。

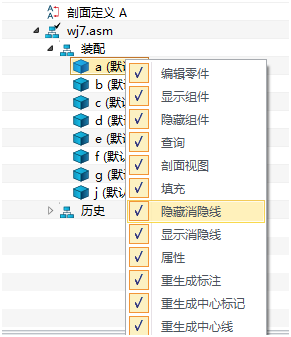

图7 剖切后显示线条的设置

以上的两点剖视功效的提升，， ，，，， ，让设计师在举行工程图操作时越发高效便捷，， ，，，， ，切实提高设计师的使用体验。。。。。。。
