在企业中 ，，，，， ，图纸的标注都有一套严酷的标准。。。。 。在我们出图纸时 ，，，，， ，需要依据标准来对图纸举行标注。。。。 。若是每张图纸都需要去修改标注样式 ，，，，， ，一是效率低下、二是容易蜕化。。。。 。本文将先容在中望3D中怎样自界说工程图标注样式。。。。 。

1.在修改模板之前 ，，，，， ，需要确认装置目录下的“Templates_MM.Z3”是可修改的（此文件修改以mm毫米为主单位的模板）。。。。 。若是此文件不可修改、生涯 ，，，，， ，则需要去掉此文件的“只读”属性。。。。 。

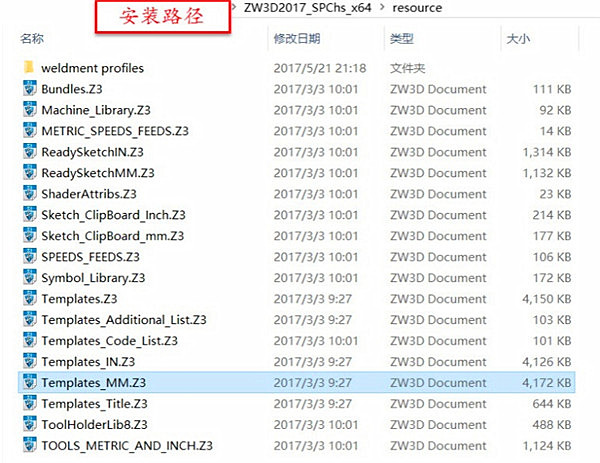

此文件的路径是：装置目录\ZW3D2017_SPChs_x64\resource；； ；；；；；

若是是以英寸为主单位的 ，，，，， ，需要修改的文件是“Templates_IN.Z3”；； ；；；；；

在修改模板文件之前 ，，，，， ，建议将此文件做一个备份 ，，，，， ，以便后续还需要再次用到此标准默认模板。。。。 。

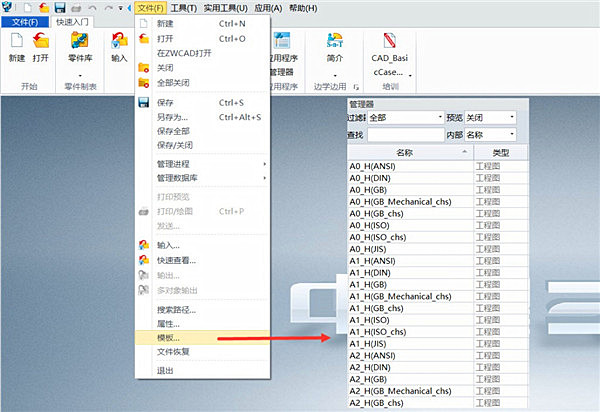

2.单击文件下的模板。。。。 。

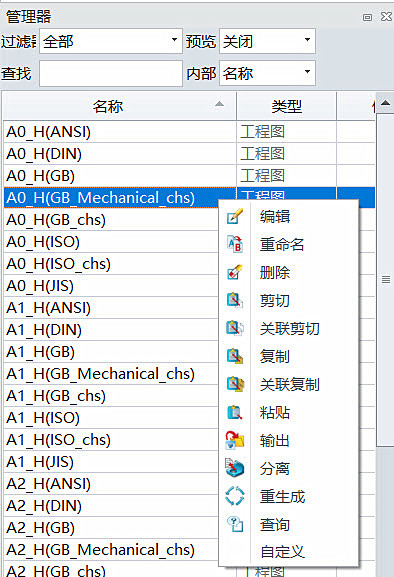

3.在模板治理器中 ，，，，， ，用户选中模板文件 ，，，，， ，可以举行复制、粘贴、重命名等操作。。。。 。


为了后续挪用时选择利便 ，，，，， ，用户可以只留下事情中所需要的图纸巨细模板、并将其更名为清晰的标识 ，，，，， ，其余不必到的模板 ，，，，， ，将它们删除。。。。 。这样在后续挪用模板时 ，，，，， ，模板文件会少 ，，，，， ，名称清晰 ，，，，， ，选择利便。。。。 。

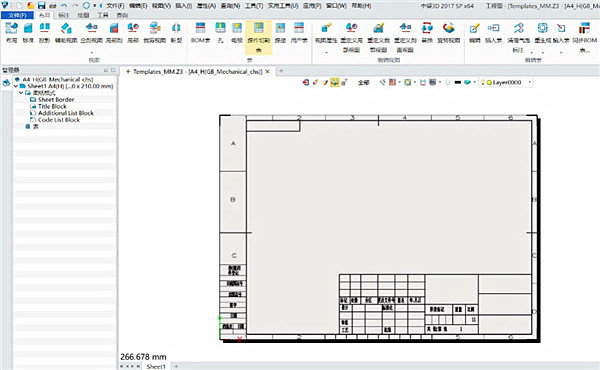

4.选中一个模板 ，，，，， ，双击进入 ，，，，， ，此时进入模板修改情形。。。。 。

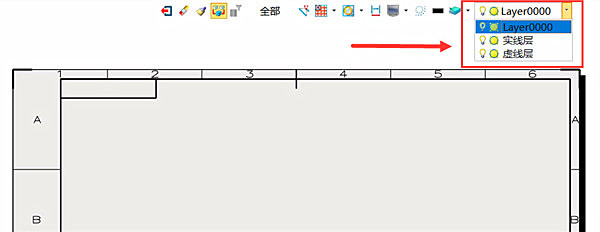

5.用户若是除了标注样式之外 ，，，，， ，对视图线型所属的图层也有要求 ，，，，， ，则先将所需要的图层建设好。。。。 。如下图 ，，，，， ，建设了两个示例图层。。。。 。

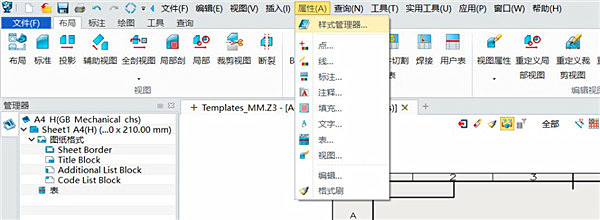

6.选择属性-样式治理器。。。。 。

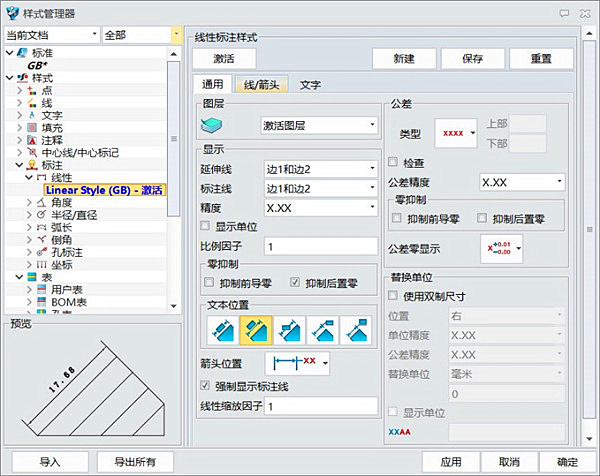

7.在样式治理器中 ，，，，， ，凭证企业的标准 ，，，，， ，修改各项标注的样式。。。。 。

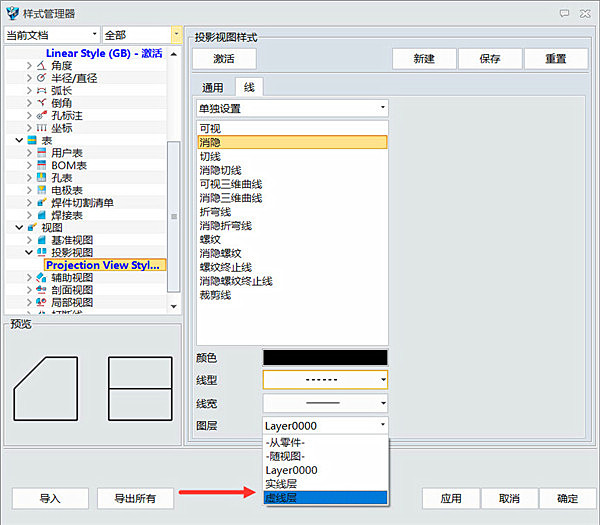

8.同时各项视图中线条所归属的图层 ，，，，， ，也可在此预先界说。。。。 。视图中的种种线条可以归属在用户预先设定好的图层中。。。。 。

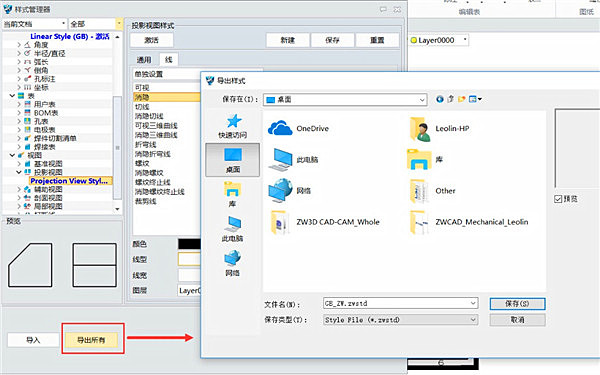

9.修改界说好所有标注及样式后 ，，，，， ，可以将所有设置生涯为文档。。。。 。

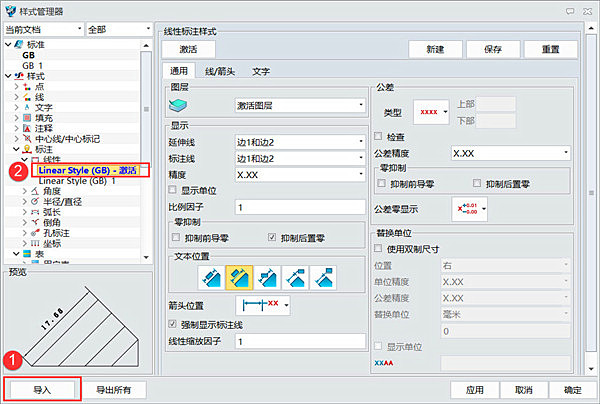

10.其他图纸巨细的模板 ，，，，， ，好比A3、A2等 ，，，，， ，可以在修改标注样式属性时 ，，，，， ，将生涯的设置举行导入 ，，，，， ，既可节约时间 ，，，，， ，也可包管准确。。。。 。只是这里需要注重的时 ，，，，， ，用户需要确定导入之后 ，，，，， ，修纠准确的选项是“激活”的。。。。 。如下图：


所有图纸巨细的模板都逐一举行修改之后 ，，，，， ，生涯模板文件。。。。 。这样 ，，，，， ，以后每次使用图纸模板举行标注时 ，，，，， ，默认的标注样式及属性就是切合企业标准的图纸了。。。。 。
