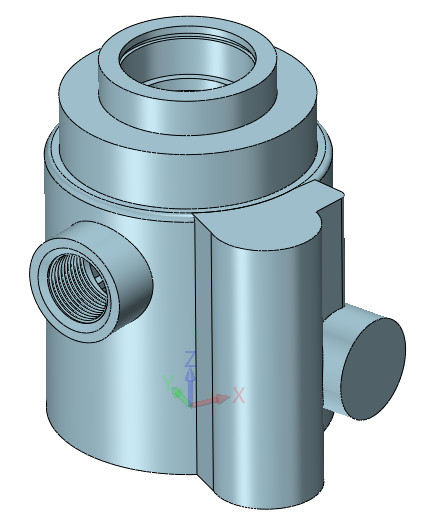

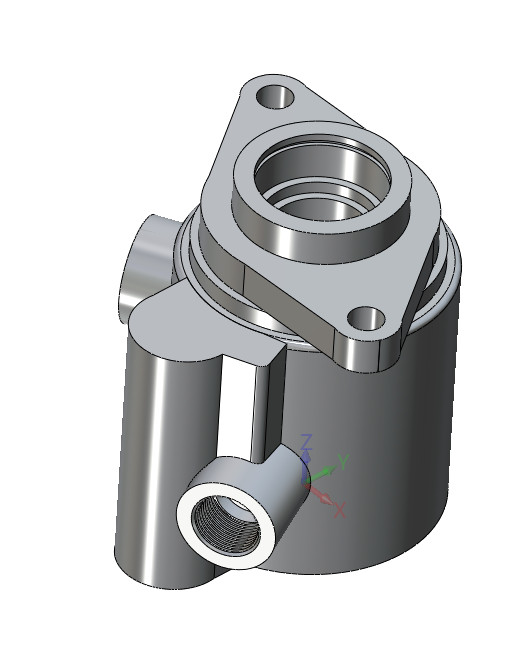

本次教程的使命是使用中望3D完成转向泵体的设计（如图１）。。。。。。。。在泵体的设计历程中 ，，，，，我们将学习到怎样应用中望3D举行拉伸、旋转、建设辅助基准面和螺纹等功效。。。。。。。。
图1
第一步 主体建模

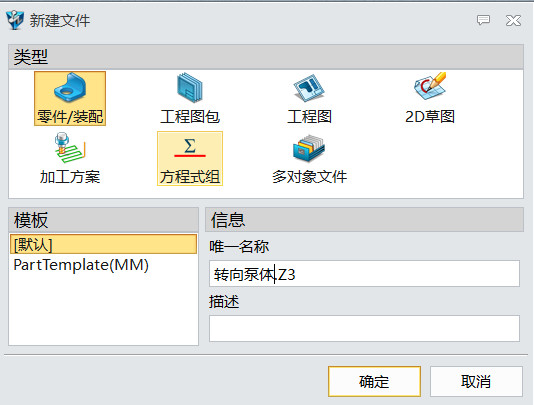

1.使用中望3D新建转向泵体的零件 ，，，，，确定进入建�；；； ；； ； Ｇ樾� ，，，，，如图2。。。。。。。。
图2

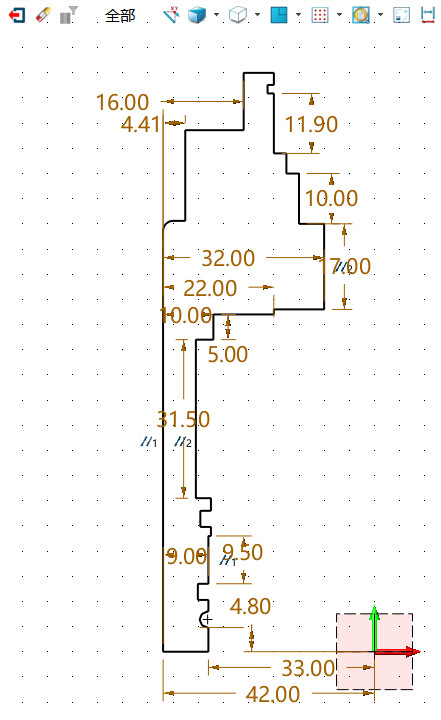

2.选择ZY面为事情平面进入草图 ，，，，，使用草图线条完成截面绘制 ，，，，，如图3 ，，，，，完成退却出草图。。。。。。。。
图3

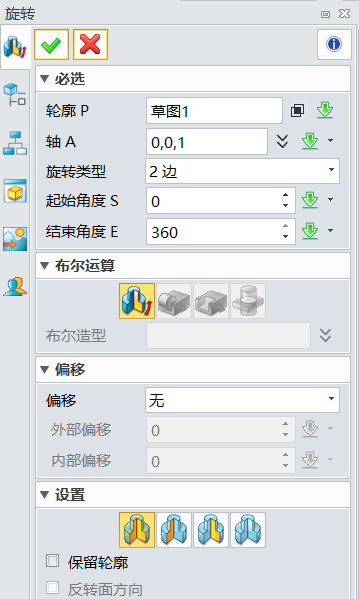

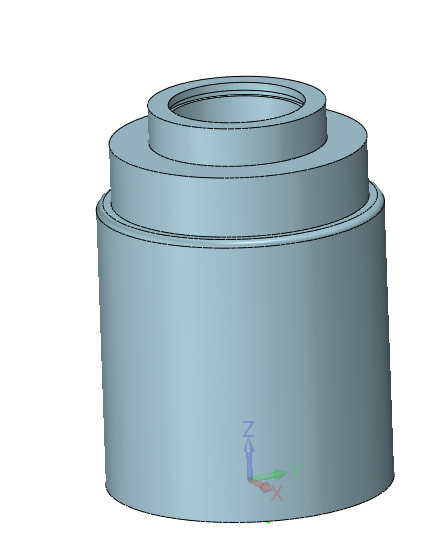

3.使用旋转下令 ，，，，，轮廓选择草图1 ，，，，，旋转轴选择Z轴 ，，，，，旋转类型为2边 ，，，，，角度从0度最先到360度竣事 ，，，，，如图4。。。。。。。。
图4
第二步 凸台建模

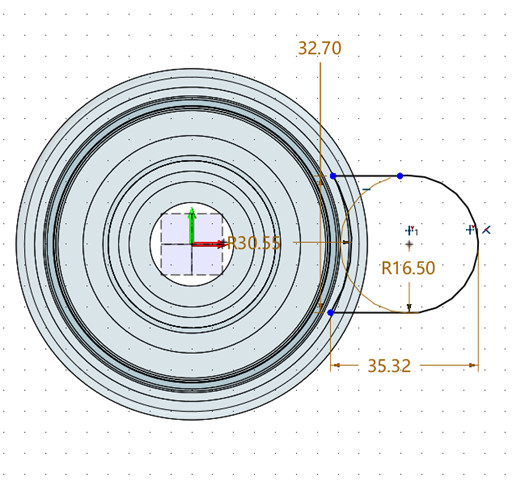

1.选择XY面为事情平面进入草图 ，，，，，使用草图线条完成绘制 ，，，，，如图5 ，，，，，完成退却出草图。。。。。。。。
图5

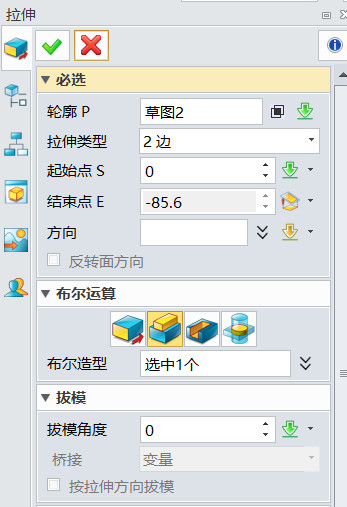

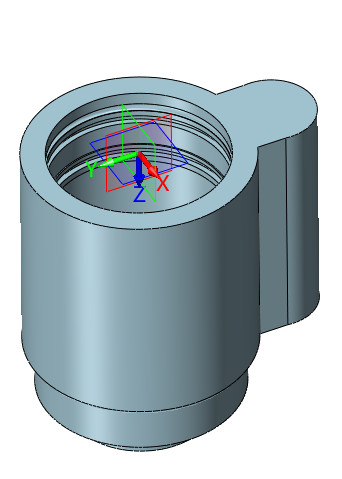

2.使用拉伸下令 ，，，，，轮廓选择草图2 ，，，，，拉伸类型2边 ，，，，，从0度最先到-85.6度竣事 ，，，，，布尔运算选择加运算 ，，，，，如图6。。。。。。。。
图6
第三步 侧孔设计

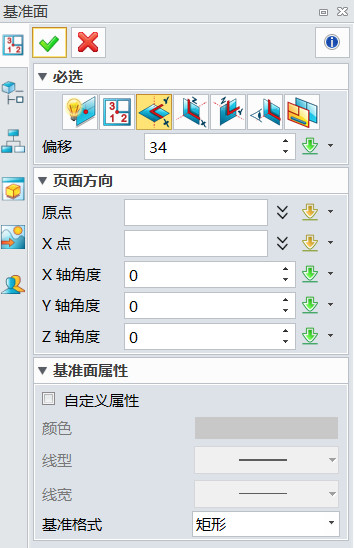

1.先建设辅助基准面 ，，，，，使用基准面下令 ，，，，，选择XY面偏移34为辅助基准面1 ，，，，，如图7。。。。。。。。
图7

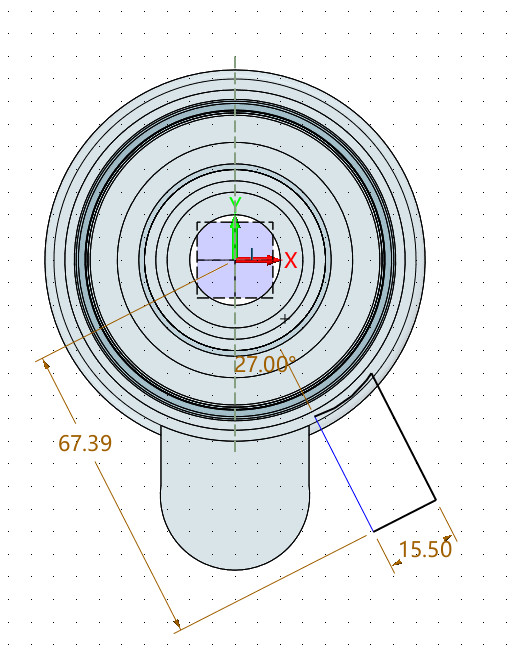

2.以基准面1为平面绘制完成草图 ，，，，，如图8。。。。。。。。
图8

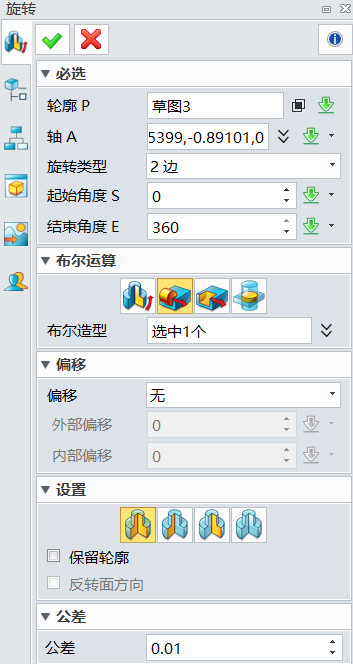

3.使用旋转下令 ，，，，，轮廓选择草图3 ，，，，，旋转轴选择草图27度轴线 ，，，，，旋转类型为2边 ，，，，，角度从0度最先到360度竣事 ，，，，，布尔运算选择加运算 ，，，，，如图9。。。。。。。。
图9
4.以凸台为平面绘制草图 ，，，，，如图10。。。。。。。。
图10

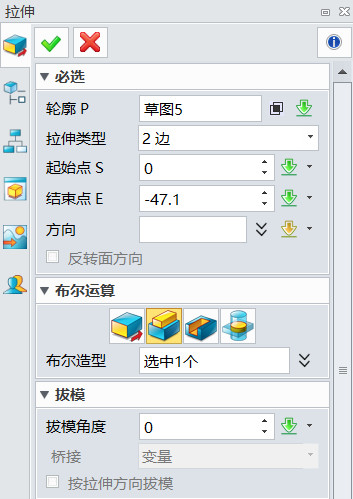

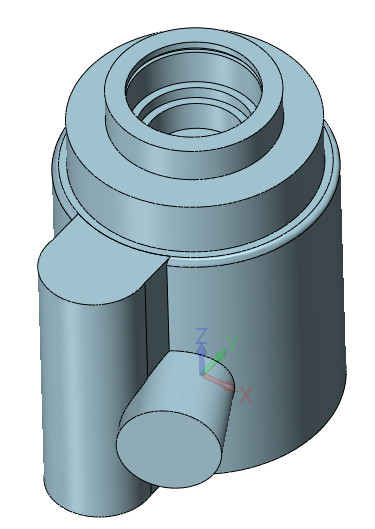

5.使用拉伸下令 ，，，，，轮廓选择草图5 ，，，，，拉伸类型2边 ，，，，，从0度最先到-47.1度竣事 ，，，，，布尔运算选择加运算 ，，，，，如图11。。。。。。。。
图11

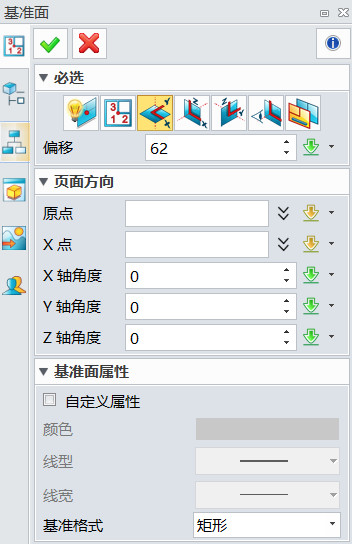

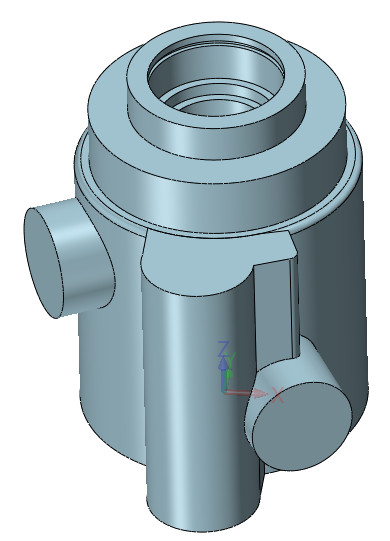

6.再使用类似的要领完成侧孔2的设计 ，，，，，建设辅助基准面 ，，，，，使用基准面下令 ，，，，，选择XY面偏移62为辅助基准面2 ，，，，，如图12。。。。。。。。
图12

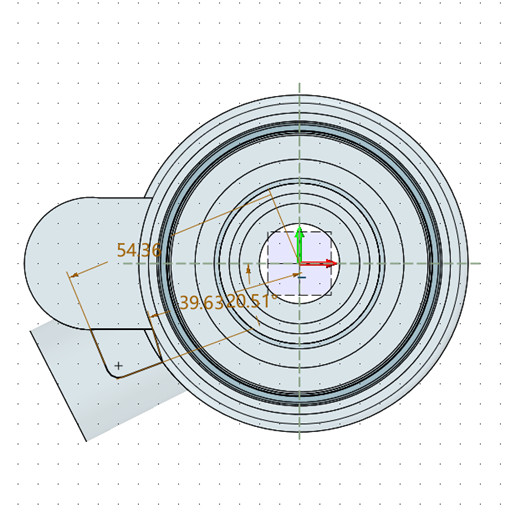

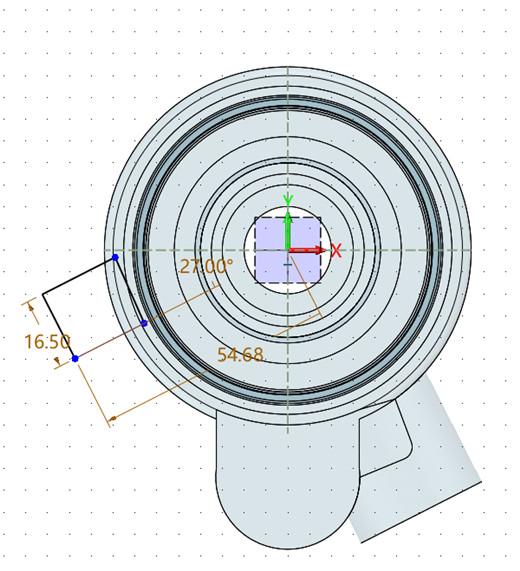

7.以基准面2为平面绘制完成草图 ，，，，，如图13。。。。。。。。
图13

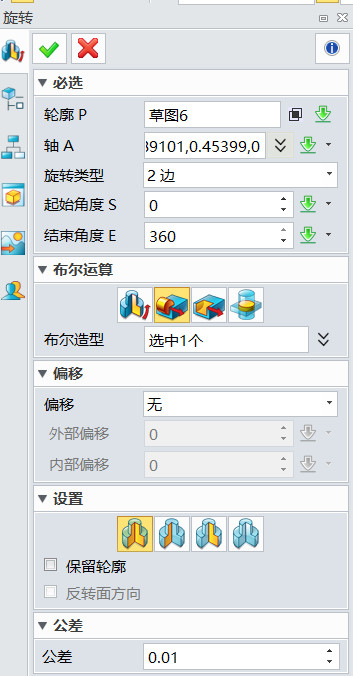

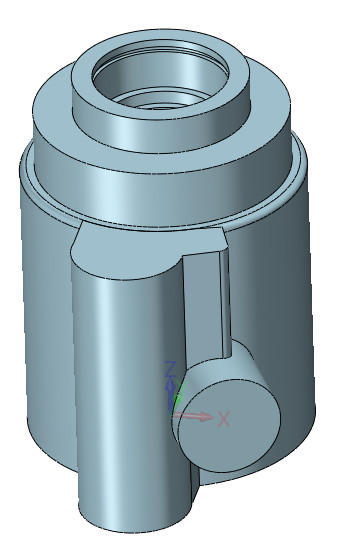

8.使用旋转下令 ，，，，，轮廓选择草图6 ，，，，，旋转轴选择草图的27度轴线 ，，，，，旋转类型为2边 ，，，，，角度从0度最先到360度竣事 ，，，，，布尔运算选择加运算 ，，，，，如图14。。。。。。。。
图14

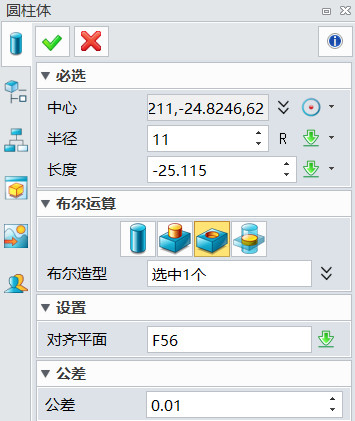

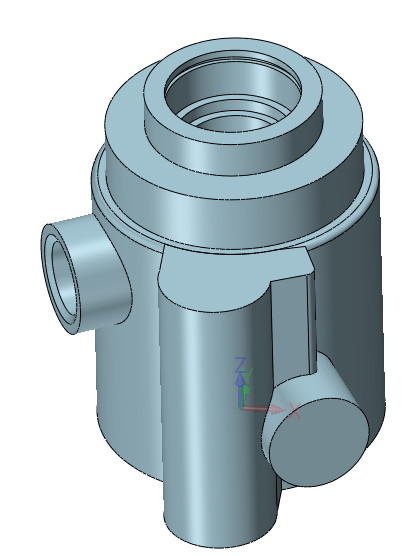

9.使用圆柱体下令 ，，，，，新建以侧孔圆心为中心 ，，，，，半径为11的圆柱 ，，，，，直接切除 ，，，，，如图15。。。。。。。。
图15

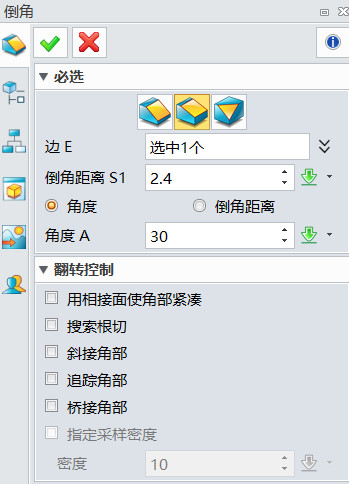

10.侧孔内边倒30度 ，，，，，距离为2.4的角 ，，，，，如图16。。。。。。。。
图16
第四步 螺纹的设计

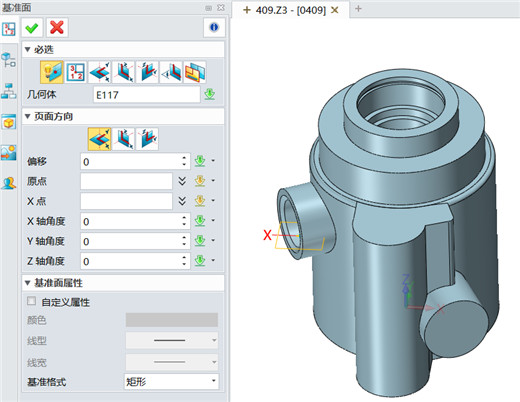

1.先建设辅助基准面3 ，，，，，使用基准面下令 ，，，，，鼠标选择内孔边沿即可 ，，，，，如图17。。。。。。。。
图17
2.以基准面3为平面 ，，，，，绘制孔螺纹的牙形草图 ，，，，，如图18。。。。。。。。
图18
3.使用螺纹下令 ，，，，，面选择内孔面 ，，，，，轮廓选择草图7 ，，，，，匝数11 ，，，，，螺距1.5 ，，，，，如图19。。。。。。。。
图19

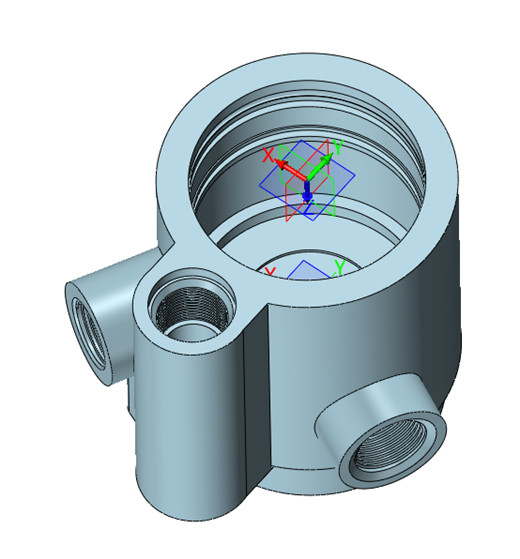

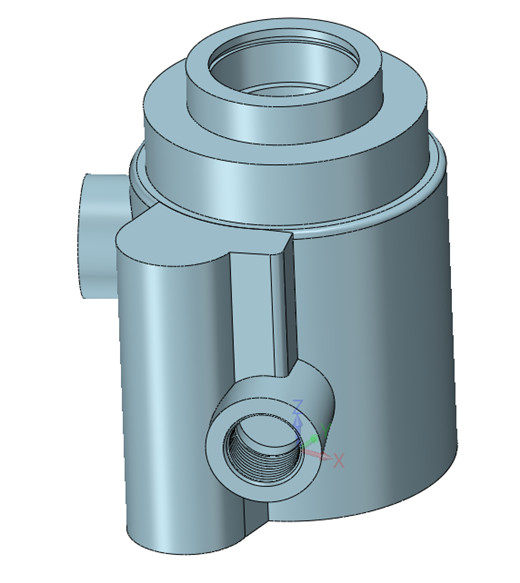

4.再使用类似的要领完成其余孔的螺纹设计 ，，，，，如图20。。。。。。。。
图20
第五步 底座的设计

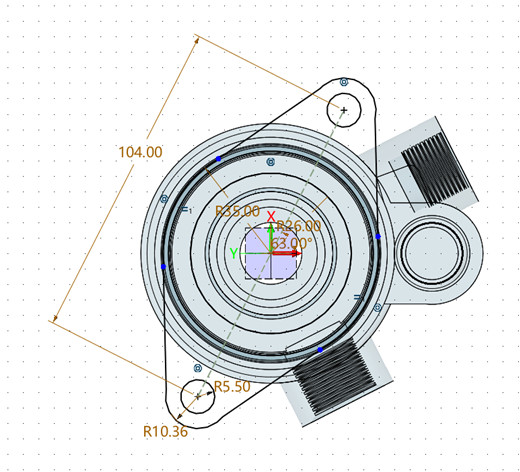

1.进入草图完成底座截面设计 ，，，，，如图21。。。。。。。。
图21

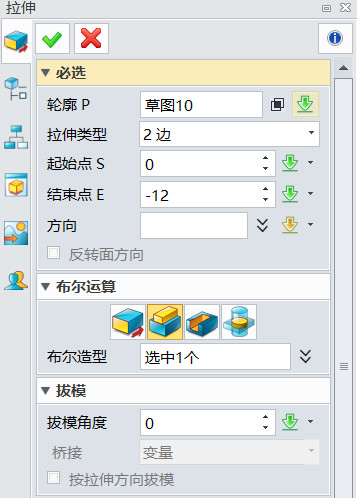

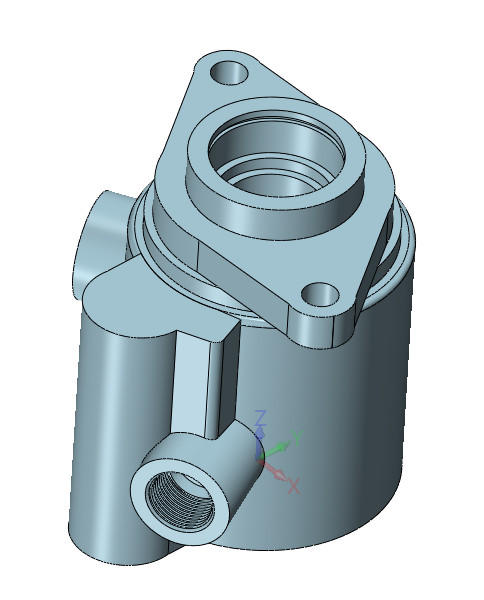

2.使用拉伸下令 ，，，，，轮廓选择草图10 ，，，，，拉伸类型2边 ，，，，，从0度最先到-12度竣事 ，，，，，布尔运算选择加运算 ，，，，，如图22。。。。。。。。
图22

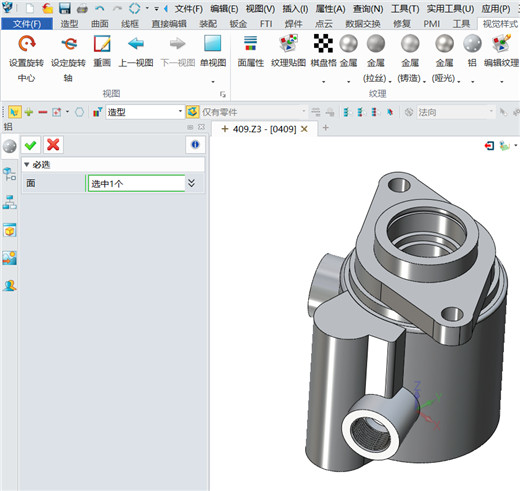

3.最后设置转向泵体的质料属性 ，，，，，在视觉样式中选择铝 ，，，，，如图23 ，，，，，生涯文件。。。。。。。。本次教程学习完成。。。。。。。。
图23
