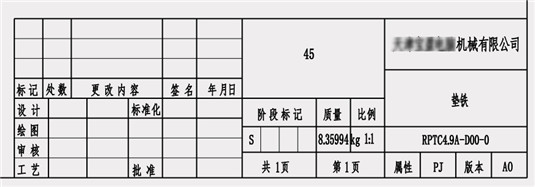

在使用三维软件设计事情中， ，，，，，一样平常是应用工程图来制作二维平面图， ，，，，，以三维模子驱动二维尺寸， ，，，，，简朴便捷， ，，，，，提高准确性。。。。。。可是在平面图设计完成后， ，，，，，要抵达出图的效果， ，，，，，一些问题辅助填写却很少用三维软件， ，，，，，以为不如二维机械CAD便捷。。。。。。如图框问题栏的一些设计信息， ，，，，，以及企业自己的一些标准信息填写， ，，，，，要是直接在工程图里编辑写入， ，，，，，只能以文字贴图的形式来解决， ，，，，，操作贫困效率低下， ，，，，，如图1。。。。。。


图1

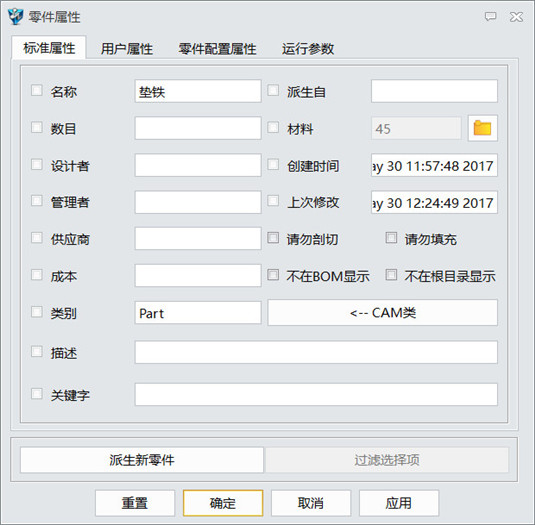

现实上， ，，，，，为了提高事情效率， ，，，，，这些问题栏的信息可以直接在三维模子设计时填写到零件属性里就可以， ，，，，，这些属性信息会自动的链接到工程图的问题栏中， ，，，，，利便快捷。。。。。。在三维设计情形， ，，，，，菜单栏点击属性、零件（如图2）。。。。。。翻开零件属性后， ，，，，，软件有些自带的属性填写对话框， ，，，，，填写相对应的信息， ，，，，，在工程图框模板里有这些属性链接的信息会自动天生。。。。。。在图2的属性对话框中会发明， ，，，，，软件自带的属性链接别类有限， ，，，，，并且名称牢靠。。。。。。有些企业有自己的一些标准， ，，，，，名称， ，，，，，如在二维工程图问题栏要填写生产批号、令号等自己的一些标准， ，，，，，在软件自带的属性里就没有这些内容了。。。。。。

基于这样的使用需求， ，，，，，在中望3D中可以制作自己的自界说属性内容链接到问题栏中， ，，，，，也可以把这些自界说做成公司的设计标准模板， ，，，，，让事情效率大大提高。。。。。。下面我将简朴的解说在中望3D种自界说属性链接的模板制作历程。。。。。。


图2

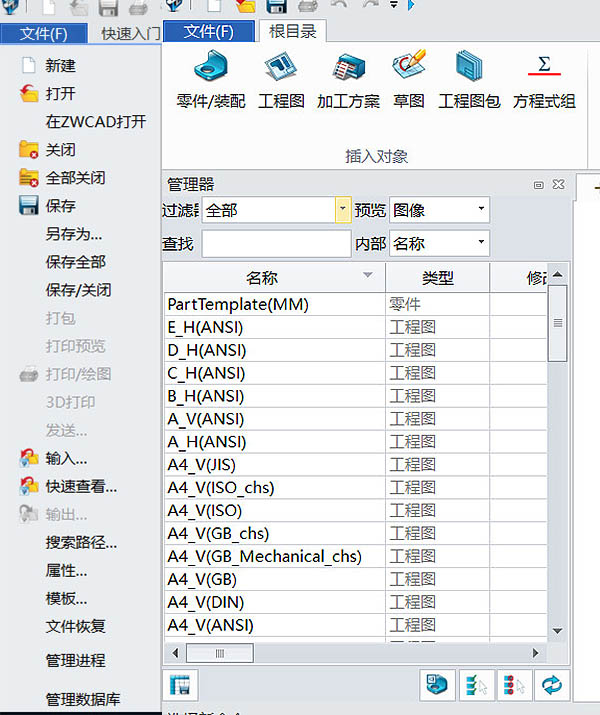

第一步：翻开软件模板， ，，，，，如图3。。。。。。


图3

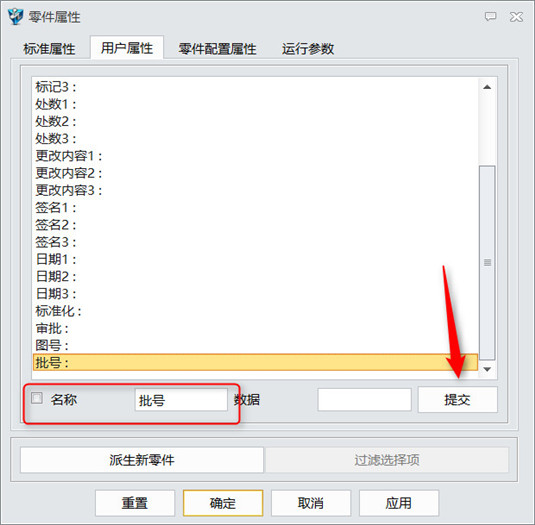

第二步：翻开名为PartTemplate(MM)的零件文件， ，，，，，或是新建一个以自己命名模板的零件文件。。。。。。翻开零件图档后翻开零件属性对话框， ，，，，，选择用户属性。。。。。。在这里添加想要链接名称， ，，，，，如图4。。。。。。


图4

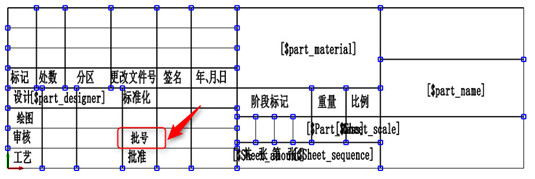

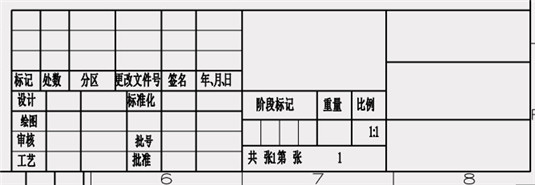

第三步：在模板文件里找到经常使用的图框模板文件， ，，，，，翻开后双击编辑问题栏， ，，，，，进入编辑界面， ，，，，，把“批号”等一些要链接的名称以“文字”下令写入， ，，，，，如图5。。。。。。


图5

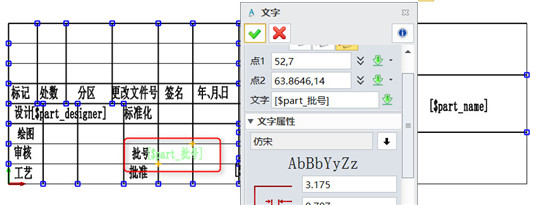

第四步：使用“文字”下令把响应的链接变量填写进来。。。。。。

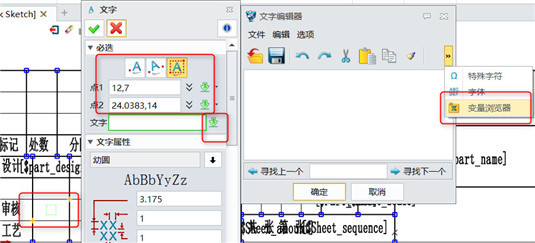

1、点击“文字”， ，，，，，文字的位置安排在变量相对应的地方， ，，，，，点击输入文字的右侧下拉箭头处， ，，，，，选择文字编辑器， ，，，，，在右边选择变量浏览器。。。。。。


图6

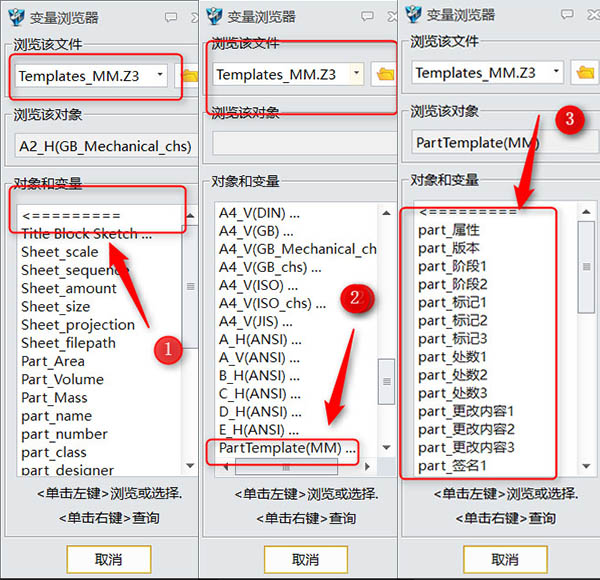

2、翻开变量浏览器后， ，，，，，在模板文件Templates_MM.Z3文件里翻开适才我们做的零件模板文件ParTemplate， ，，，，，找到要使用的变量。。。。。。按下图操作， ，，，，，如图7。。。。。。


图7

3、依次把以是变量都填写完成， ，，，，，如图8。。。。。。



图8

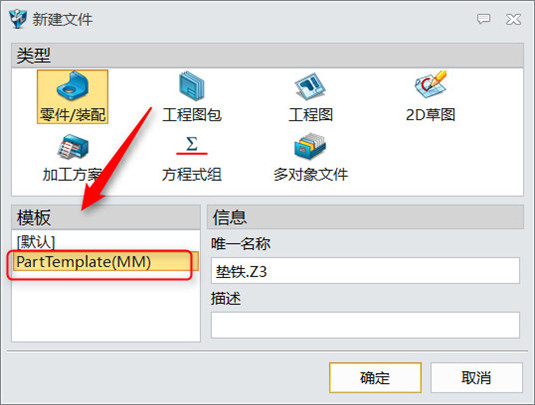

如上操作， ，，，，，将模板设置好后， ，，，，，在设计新的零件时就可以直接使用零件模板， ，，，，，工程图使用做的工程图模板了。。。。。。


图9

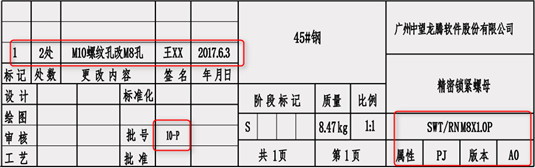

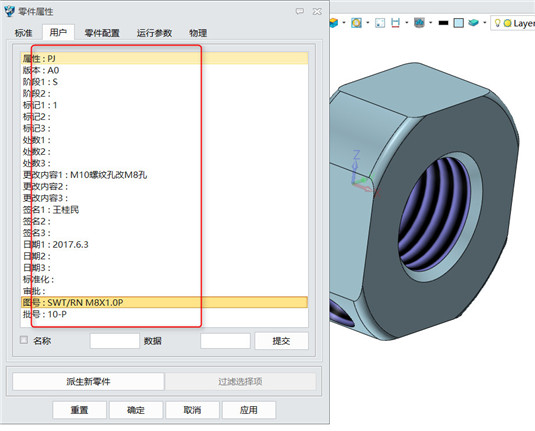

三维零件在模板中建模时， ，，，，，可以在这个情形下翻开零件的属性列表， ，，，，，在用户栏直接填写相关数据。。。。。。


图10


图11

凭证相关办法， ，，，，，在中望3D中就能抵达这个提高事情效率的效果了。。。。。。
