工程图内的草图，，，，，，，是把建模草图的参数化引入到工程图里，，，，，，，从而让工程图里的几何绘制可以使用尺寸和几何约束、变量等参数化手段。。。。。。。工程图草图支持直接与关联工程图视图的投影边线，，，，，，，爆发尺寸或几何约束，，，，，，，实现对投影视图的增补；；；；；；；同时还可以直接在工程图里绘制没有3D工具的自界说视图。。。。。。。

那接下来，，，，，，，我们就来学习使用中望3D工程图草图在工程图里绘制虚拟部件的详细应用吧。。。。。。。

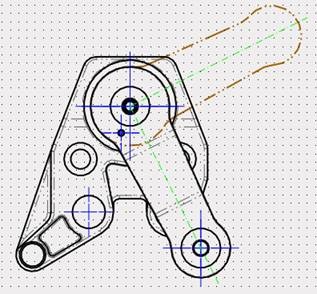

 图1 虚拟部件

第一步，，，，，，，依次翻开文件Detail_Mech_Assemblies.Z3、装配00 Rear Brake Assembly。。。。。。。

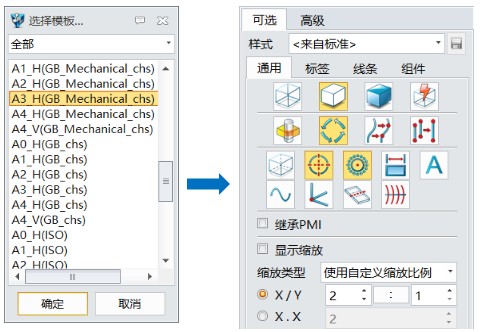

第二步，，，，，，，使用A3_H国标机械工程图模板，，，，，，，并关闭消隐线，，，，，，，视图比例为2:1，，，，，，，如图2所示。。。。。。。


 图2 模板选择

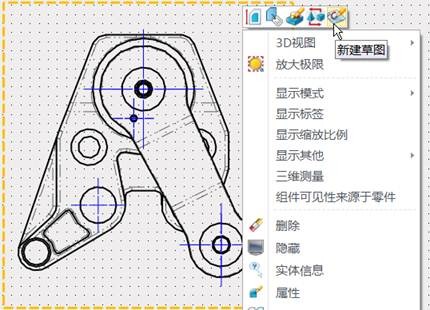

第三步，，，，，，，安排顶视图，，，，，，，进入工程图草图，，，，，，，如图3所示。。。。。。。


 图3 工程图草图

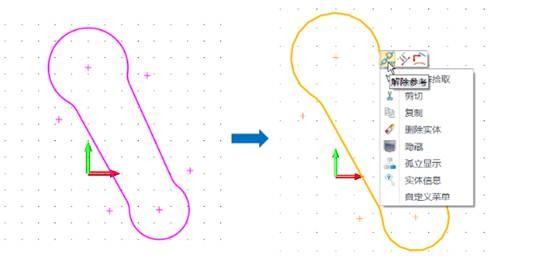

第四步，，，，，，，使用参考，，，，，，，提取零件Cable Lever Plate的轮廓，，，，，，，并对草图工具扫除参考，，，，，，，如图4所示。。。。。。。


 图4 提取轮廓

第五步，，，，，，，对扫除参考后的工具绕下图圆心，，，，，，，旋转90°，，，，，，，退出草图，，，，，，，如图5所示。。。。。。。


 图5 绕圆心

第六步，，，，，，，在工程图视图节点下，，，，，，，工程图草图会泛起单独的草图节点，，，，，，，如图6所示。。。。。。。


 图6 草图节点

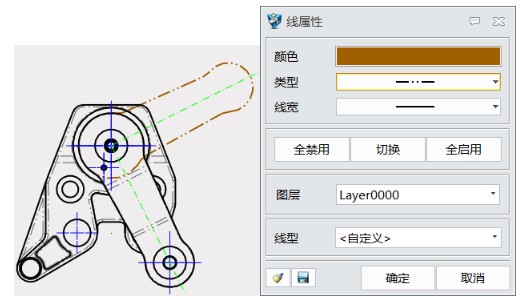

第七步，，，，，，，拾取草图1，，，，，，，进入属性，，，，，，，修改草图的线型和颜色，，，，，，，如图7所示。。。。。。。


 图7 修改属性

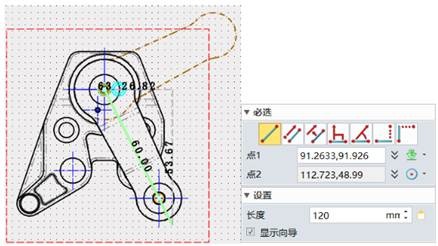

第八步，，，，，，，绘制直线，，，，，，，起始点在上面的圆心处，，，，，，，直线长度为120mm（目的是为了延伸直线），，，，，，，如图8所示。。。。。。。


 图8 绘制直线1

第九步，，，，，，，重复上一步的要领，，，，，，，绘制另外一条直线，，，，，，，如图9所示。。。。。。。


 图9 绘制直线2

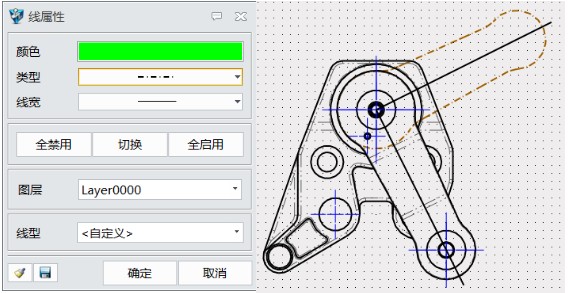

第十步，，，，，，，对上述两条直线举行颜色和线型设置，，，，，，，如图10所示。。。。。。。


 图10 线属性设置

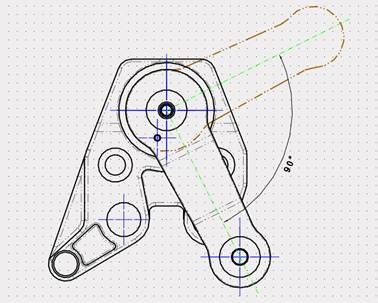

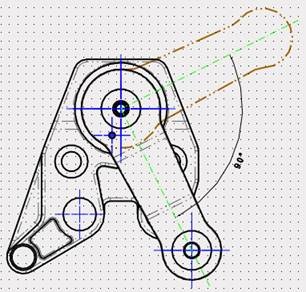

第十一步，，，，，，，标注角度90°，，，，，，，示意零件Cable Lever Plate的事情旋转角度为90°，，，，，，，如图11所示。。。。。。。


 图11 线属性设置

至此，，，，，，，使用中望3D工程图草图在工程图里绘制虚拟部件课程也就完成了，，，，，，，信托本次课程对各人现实操作有一定的资助，，，，，，，后续也接待各人使用中望3D挖掘更多操作技巧哦。。。。。。。
