经常有企业会在产品设计历程中需要上下游协同设计。。。。 。。。中望3D2018的“关联导入”能够纪录导入的第三方数据的原始状态，，，，，，，，并在第三方数据更新时识别哪些是转变的工具，，，，，，，，从而更新转变工具，，，，，，，，且对之前导入后所作的编辑坚持稳固。。。。 。。。本次课程我们将运用这个功效来实现数据的关联，，，，，，，，资助各人更快速便捷的举行产品设计。。。。 。。。

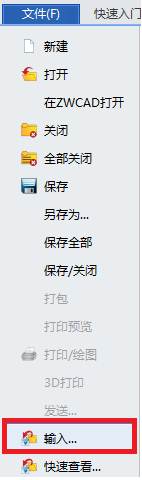

第一步：导入某软件绘制的模子文件，，，，，，，，点击“文件”-“输入”，，，，，，，，如图1所示。。。。 。。。


 图1

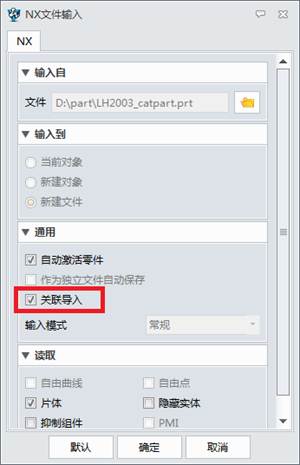

第二步：选择需要导入的文件，，，，，，，，点击“翻开”，，，，，，，，在泛起的对话框里，，，，，，，，勾选“关联导入”，，，，，，，，点击“确定”，，，，，，，，将第三方文件导入到中望3D中，，，，，，，，如图2所示。。。。 。。。


 图2

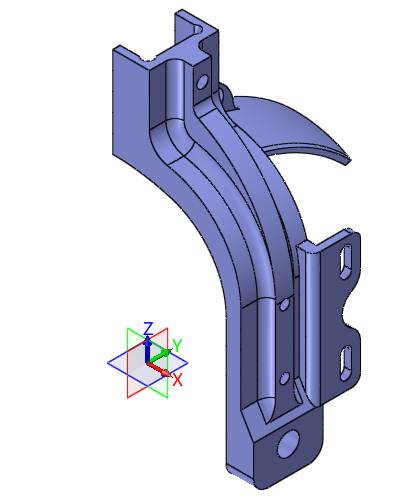

第三步：导入文件后生涯为Z3名堂的模子，，，，，，，，如图3所示。。。。 。。。


 图3

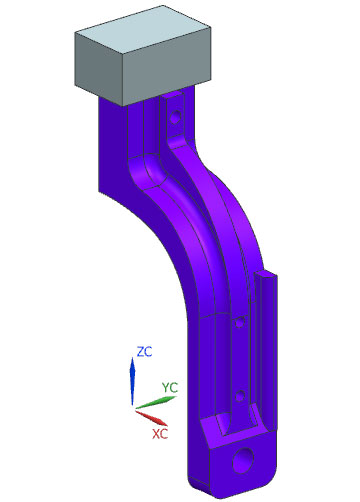

第四步：用某软件对原模子文件举行编辑修改，，，，，，，，修改后的模子文件如图4所示。。。。 。。。


 图4

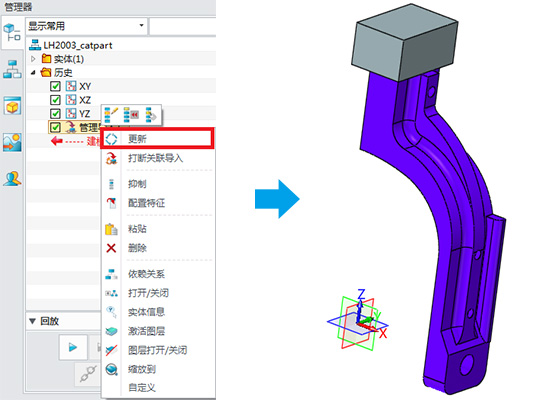

第五步：翻开第一次导入时生涯的Z3文件，，，，，，，，在治理器中点击右键，，，，，，，，选择“更新”，，，，，，，，可看到更新效果，，，，，，，，如图5所示。。。。 。。。


 图 5

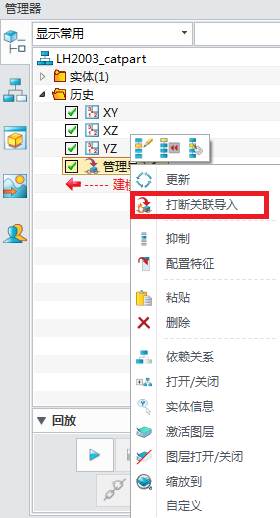

第六步：若是在后期事情中，，，，，，，，需要断开数据导入的关联性，，，，，，，，可以接纳“打断关联导入”，，，，，，，，从而作废关联关系，，，，，，，，自力举行后期的设计事情，，，，，，，，如图6所示。。。。 。。。


 图6

到此，，，，，，，，“关联导入”的学习已完成。。。。 。。�？？？ ？？梢钥闯�，，，，，，，，中望3D新增功效之“关联导入”，，，，，，，，能很好资助企业上下游间的协同设计事情，，，，，，，，同时可凭证企业的现真相形举行响应的关联性处置惩罚，，，，，，，，无邪高效。。。。 。。。
